02.3 - Montage
1. Préparer la pose d'un câble réseau du type indiqué dans la section « Installation » du chapitre « 1 » pour connecter la CT Box au
lieu d'installation de la borne de recharge.

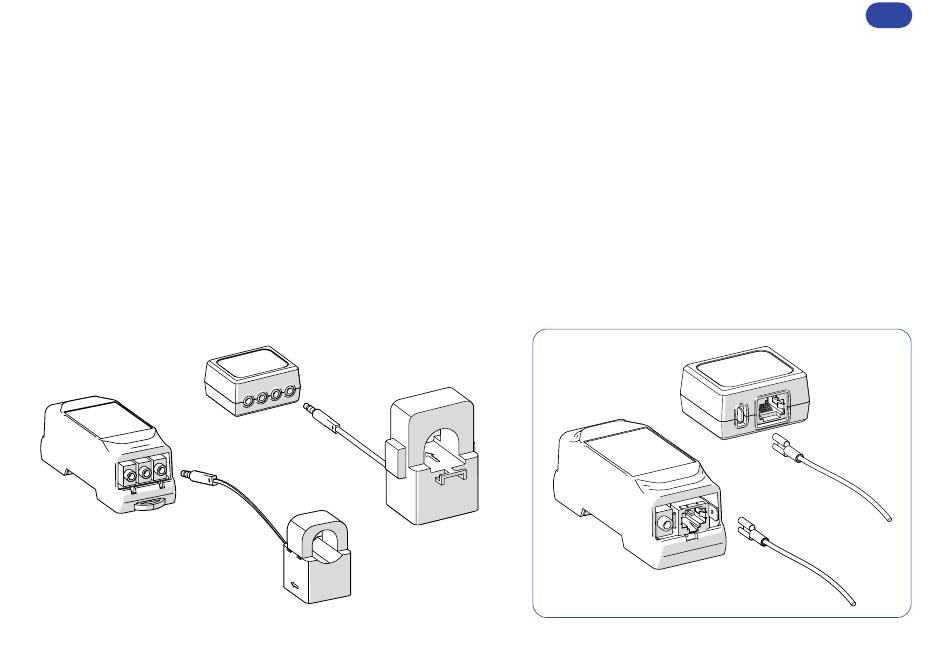

2. Le capteur de courant (A) doit être positionné sur le câble de ligne (L) en sortie du compteur général (C) avant toute ramification.
En cas de compteur triphasé, placer les trois capteurs respectivement sur L1, L2 et L3. Se référer aux schémas de connexion aux
pages 22-23 pour positionner correctement le capteur. Un mauvais positionnement peut entraîner des dysfonctionnements.
3. Le capteur de courant possède un connecteur jack (J) pour la connexion à la carte CT box (B). La carte dispose également d'une
entrée RJ45 pour le raccordement de la CT box au système de recharge à l'aide d'un câble réseau Cat5e blindé.
Les connecteurs RJ45 pour câbler les deux extrémités du câble sont fournis. Les instructions de sertissage sont détaillées du point 5
au point 12, dans les pages suivantes. Effectuer la mise à la terre à l'aide d'un connecteur Faston (comme indiqué en Fig. 2).
B
Fig. 2
B
J
J
A
A
35.
