DAZE Power Manager Manuel D'installation page 37

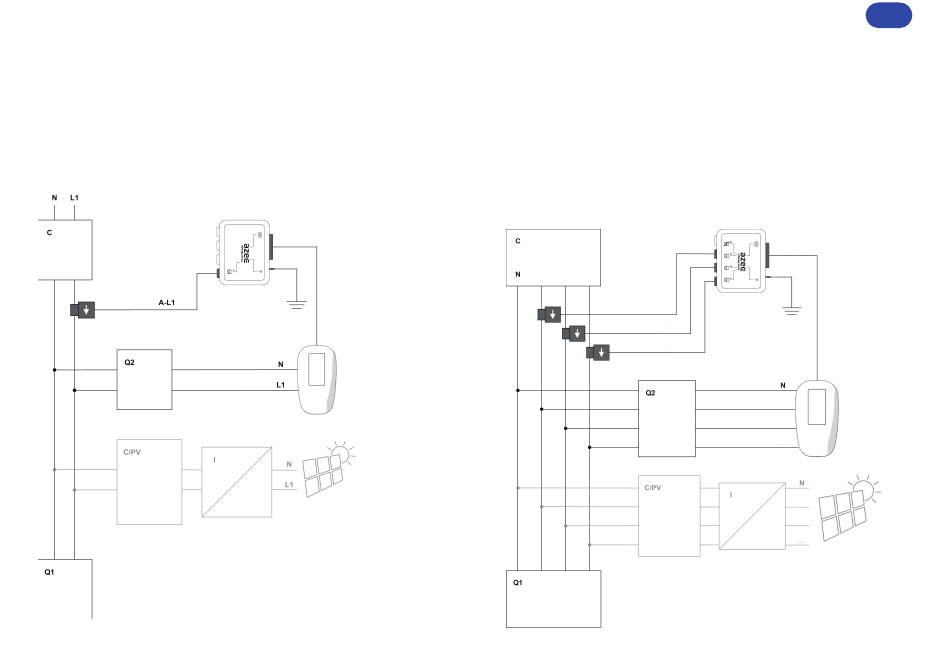

3. Schéma de connexion du PM03M dans une installation
monophasée
C : compteur
Q1, Q2, ... : armoires électriques
B : carte CT box
A-L1 / L2 / L3 : capteur de courant
C-PV : compteur photovoltaïque / I : onduleur photovoltaïque
(si photovoltaïque est présent)
NOTE : Le capteur A doit être installé en amont
de la connexion de la borne de recharge afin de
surveiller sa consommation, ainsi que celle de
toutes les charges connectées sous le compteur.
B
*
borne de recharge
Daze
4. Schéma de connexion du PM03T30/PM03T100 dans une
installation triphasée
C : compteur
Q1, Q2, ... : armoires électriques
B : carte CT box
A-L1 : capteur de courant
C-PV : compteur photovoltaïque / I : onduleur photovoltaïque
(si un système photovoltaïque est présent)
L3 L2 L1
A-L3
A-L2
A-L1
NOTE : Les capteurs A doivent être installés en
amont de la connexion de la borne de recharge afin
de surveiller sa consommation, ainsi que celle de
toutes les charges connectées sous le compteur.
FR
B
*
L3
borne de recharge
Daze
L2
L1
L3
L2
L1
37.
