PT

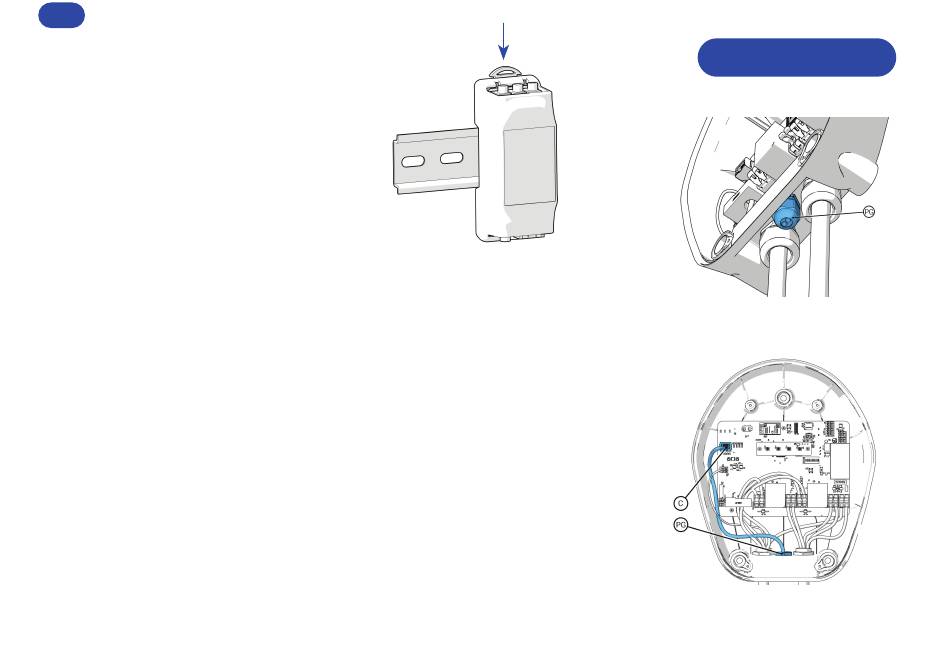

4. A CT box (códigos: PM02M, PM02T,
PM02T100) pode ser fixada em guia DIN, travada
puxando e soltando o gancho apropriado
(Fig. 5). A CT box compacta (códigos: PM03M,
PM03T30, PM03T100) pode ser simplesmente
colocada livremente dentro do quadro elétrico.
Para a conexão, é necessário:
- para Dazebox C, representado nas Figuras 3a e 4a, o cabo de rede blindado
deve passar através de um furo do prensa-cabo (PG), rompendo o fundo cego
com uma chave de fenda. Este prensa-cabo tem dois furos cegos Ø5 mm, um é
destinado ao Power Manager, o outro ao cabo bipolar da bobina de desengate
(consultar o Manual de instalação Dazebox C).
- para Dazebox Home e Share T / S / TK / SK, representado nas Figuras 3b, 3c,
3d, 3e, 3f, 3g, 3h, 3i, 4b, 4c, 4d, 4e, 4f, 4g, 4h, 4i, o cabo de rede blindado passa
através de um furo na membrana do prensa-cabo (M).
- para Duo T / S, representado nas Figuras 3l, 4l, o cabo de rede blindado passa
através de um furo na membrana do prensa-cabo (M).
- para Urban T / S, representado nas Figuras 3m, 4m, o cabo de rede blindado
passa através de um furo na membrana do prensa-cabo (M).
NOTA: Para o correto funcionamento do Power Manager, não é possível utilizar
extensões para o cabo do sensor.
80.
Fig.5
Dazebox C
Fig. 3a
Fig. 4a
