02.3 - Montagem
1. Preparar a instalação de um cabo de rede do tipo indicado na seção "Instalação" do capítulo "1", conectando a CT Box ao local de
instalação do carregador.
2. O sensor de corrente (A) deve ser posicionado no cabo de linha (L) que sai do contador geral (C), antes de qualquer ramificação. Se
for um contador trifásico, posicione os três sensores respectivamente em L1, L2, L3. Consulte os esquemas de conexão nas páginas
22-23 para posicionar o sensor na direção correta. Um posicionamento incorreto pode causar falhas no funcionamento.
3. O sensor de corrente possui um conector jack (J) para conexão com a placa CT box (B). Na placa, também há uma entrada RJ45
para conectar, através de cabo de rede cat5e blindado, a CT box ao sistema de carregamento.
Os conectores RJ45 para crimpar as extremidades do cabo estão incluídos. As instruções de crimpeza são fornecidas nos pontos 5 a
12 das páginas seguintes. Realizar a aterragem através do conector Faston (como indicado na Fig. 2).

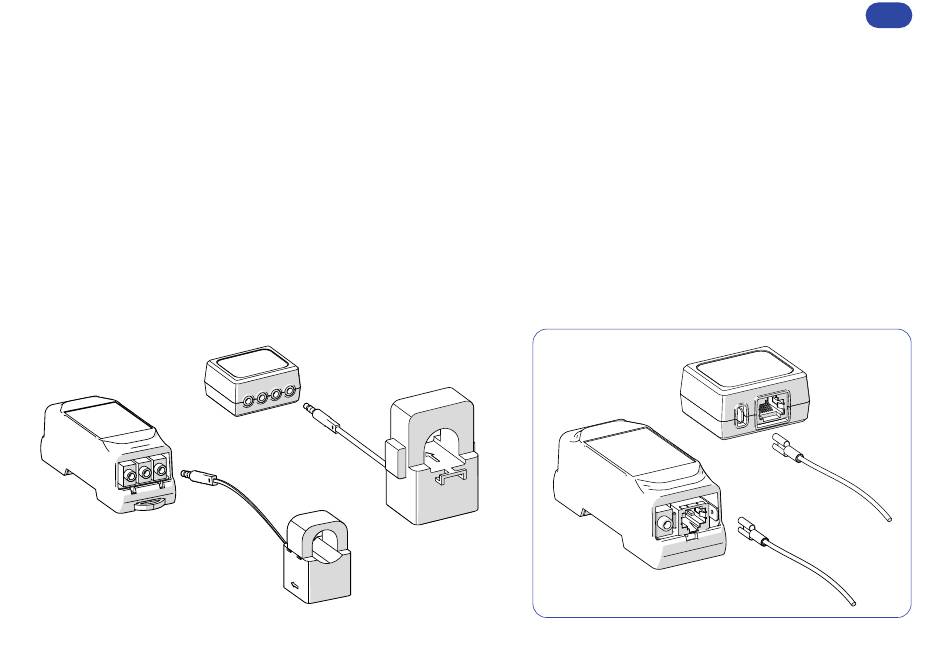

B
