DAZE Power Manager Manuel D'installation page 49

DE
02.3 - Montage
1. Bereiten Sie das Verlegen eines Netzwerkkabels , wie in der Paragraph „Installations" von Kapitel „1" angegeben, vor, das die CT-Box
mit Ladestation verbindet.
2. Der Stromsensor (A)muss, vor jeder Abzweigung, am Leistungskabel (L), der aus dem Hauptzähler (C) kommt, installiert werden.
Bei einem dreiphasigen Zähler müssen die drei Sensoren jeweils auf L1, L2 und L3 installiert werden. Weitere Details zur richtigen
Positionierung des Sensors finden Sie in den Verkabelungsschemas auf den Seiten 22-23. Eine falsche Positionierung kann zu
Fehlfunktionen führen.

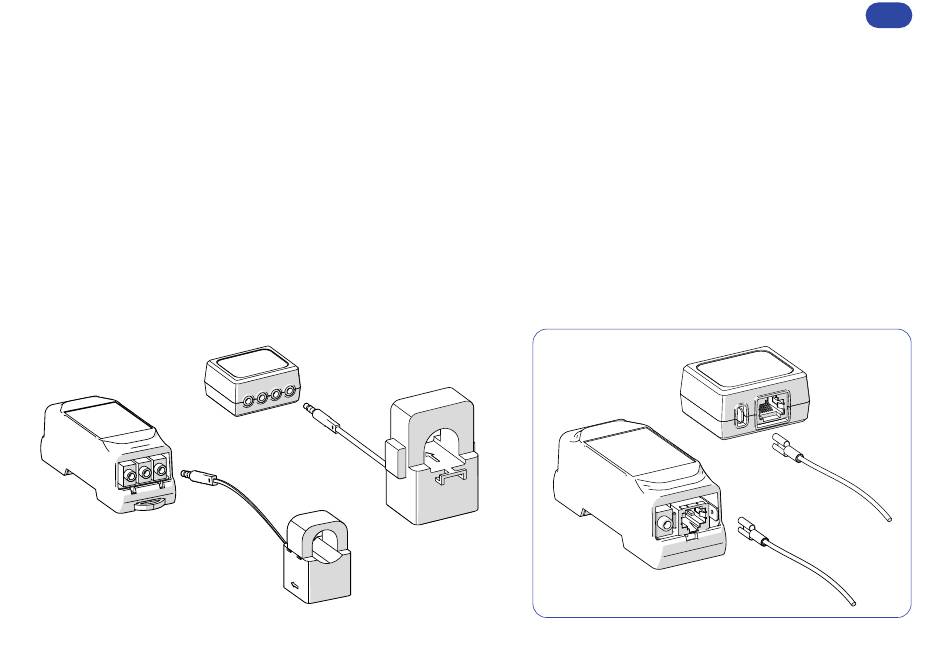

3. Der Stromsensor verfügt über einen Jack-Anschluss (J) für die Verbindung mit der CT-Box-Platine (B). Auf der Platine befindet sich
auch ein RJ45-Anschluss für die Verbindung der CT-Box mit dem Ladesystem über ein geschirmtes Cat5e-Netzwerkkabel.
Die RJ45-Steckverbinder zum Verkablung beider Kabelenden sind in der Verpackung enthalten. Die Anweisungen zum Crimpen
sind in den Punkten 5 bis 12 der folgenden Seiten angegeben. Die Erdung erfolgt über einen Faston-Steckverbinder (wie in Abb. 2
angegeben).
B
Abb. 2
B
J
J
A
A
49.
