02.3 - Montaggio
1. Predisporre la posa di un cavo di rete di tipologia indicata nella sezione "Installazione" del capitolo "1" che colleghi la CT Box al
luogo di installazione del caricatore.
2. Il sensore di corrente (A) va posizionato sul cavo di linea (L) in uscita dal contatore generale (C) prima di ogni ramificazione. Se in
possesso di contatore trifase, posizionare i tre sensori rispettivamente su L1, L2, L3. Riferirsi agli schemi di collegamento a pagina 22-
23 per posizionare il sensore nel verso corretto. Un errato posizionamento può causare malfunzionamenti.
3. Il sensore di corrente possiede un connettore jack (J) per la connessione con la scheda CT box (B). Sulla scheda è anche presente
un ingresso RJ45 per il collegamento, tramite cavo di rete cat5e schermato, della CT box al sistema di ricarica.
I connettori RJ45 per cablare entrambe le estremità del cavo sono in dotazione. Le istruzioni di crimpaggio sono fornite dal punto 5 al
punto 12, delle pagine successive. Effettuare la messa a terra tramite connettore Faston (come indicato in Fig. 2).

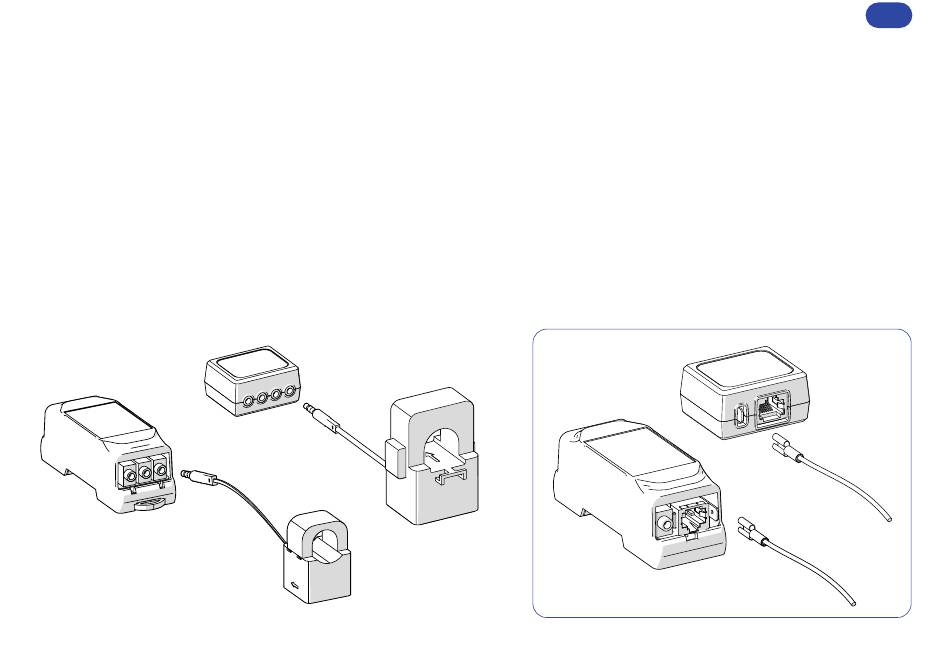

B
