DAZE Power Manager Manuel D'installation page 64

ES

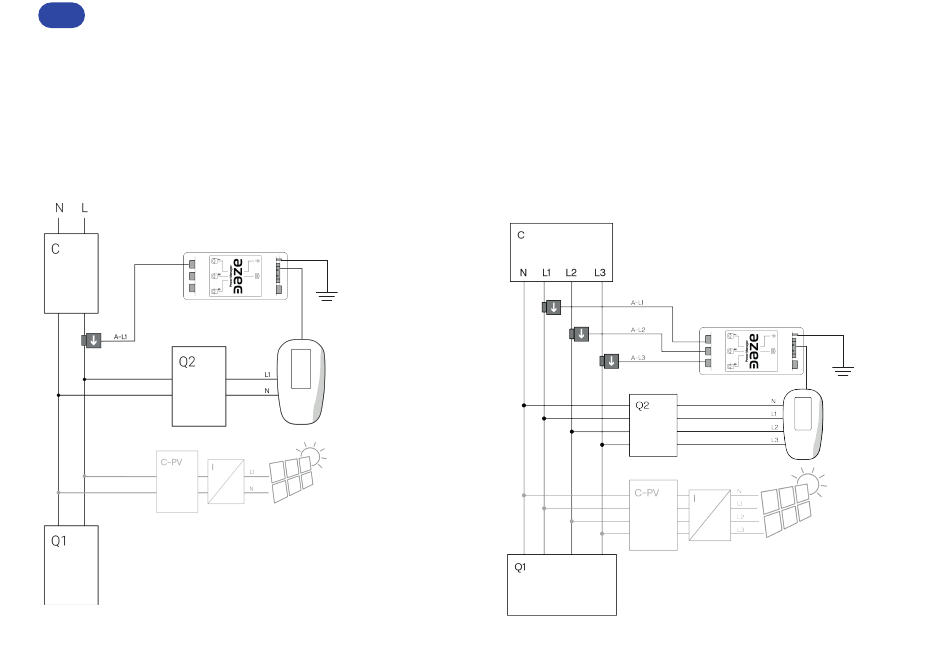

1. Esquema de conexión de PM02M en una instalación mo-
nofásica
C: contador
Q1, Q2, ...: armarios eléctricos
B: tarjeta CT box
A-L1: sensor de corriente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(si existe sistema fotovoltaico)
B
NOTA: El sensor A debe ser instalado aguas arriba
de la conexión del cargador para monitorear su
consumo, además todos los consumos proceden-
tes de la instalación.
64.
*
cargador
Daze
2. Esquema de conexión de PM02T/PM02T100 en una
instalación trifásica
C: contador
Q1, Q2, ...: armarios eléctricos
B: tarjeta CT box
A-L1 / L2 / L3: sensor de corriente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(si existe sistema fotovoltaico)
NOTA: Los sensores A deben instalarse aguas arriba
de la conexión del cargador para monitorear su
consumo, además todos los consumos procedentes
de la instalación.
B
1
2
3
*
cargador
Daze
