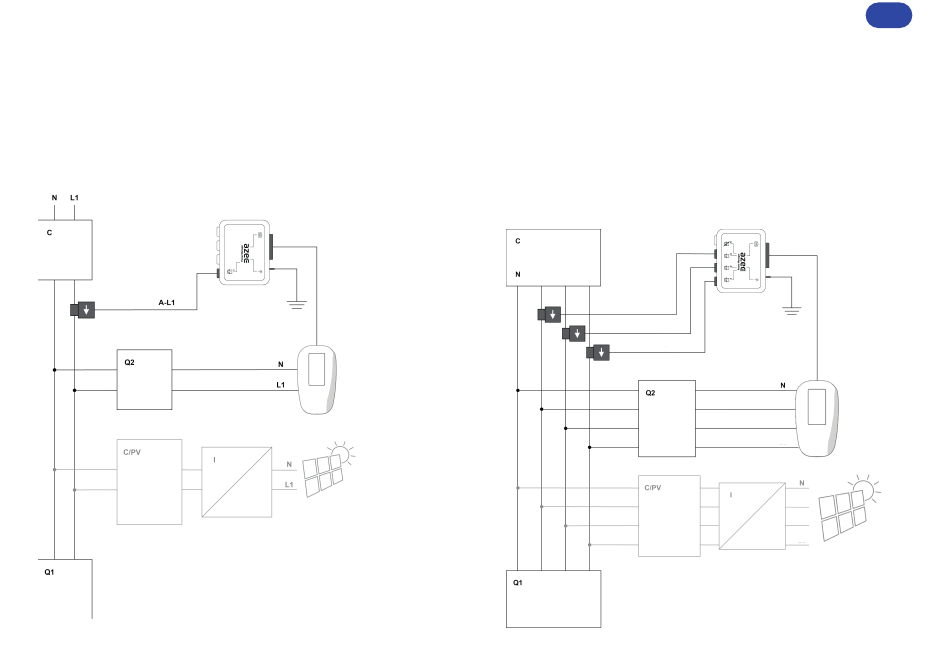

3. Esquema de conexão do PM03M em instalação monofásica.
C: contador
Q1, Q2, ...: quadros elétricos
B: placa CT box
A-L1 / L2 / L3: sensor de corrente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(se fotovoltaico presente)
NOTA: O sensor A deve ser instalado a montante
da conexão do carregador para monitorar seu
consumo, além de todos as cargas abaixo do
contador.
B
*
caricatore
Daze
Esquema de conexão do PM03T30/PM03T100 em instalação
trifásica.
C: contador
Q1, Q2, ...: quadros elétricos
B: placa CT box
A-L1: sensor de corrente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(se fotovoltaico presente)
L3 L2 L1
A-L3
A-L2
A-L1
NOTA: O sensor A deve ser instalado a montante
da conexão do carregador para monitorar seu
consumo, além de todos as cargas abaixo do
contador.
PT
B
*
L3
caricatore
Daze
L2
L1
L3
L2
L1
