DAZE Power Manager Manuel D'installation page 36

FR

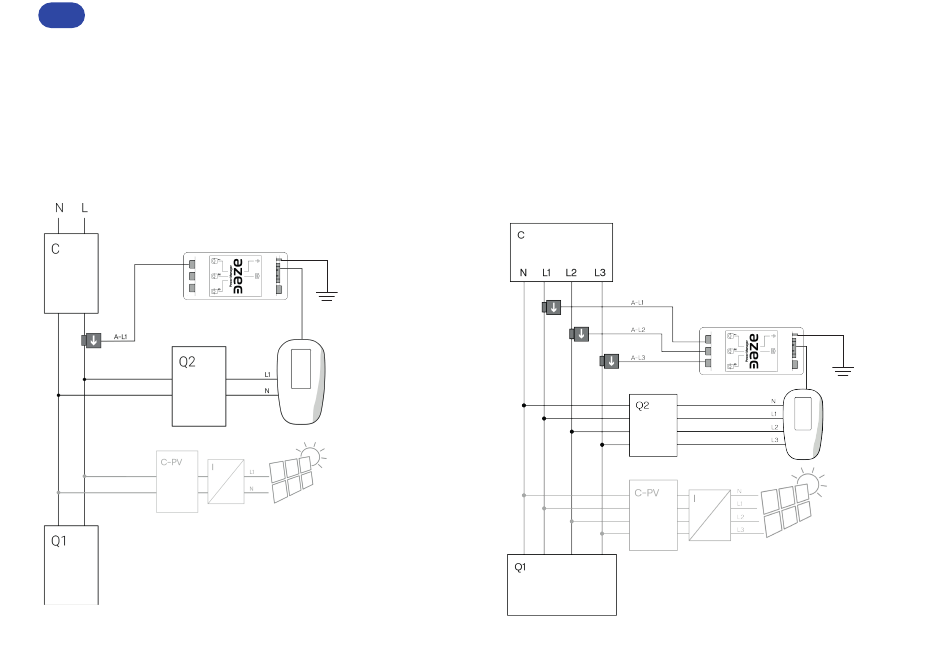

1. Schéma de connexion du PM02M dans une installation
monophasée
C : compteur
Q1, Q2, ... : armoires électriques
B : carte CT box
A-L1 : capteur de courant
C-PV : compteur photovoltaïque / I : onduleur photovoltaïque
(si système photovoltaïque est présent)
B
NOTE : Le capteur A doit être installé en amont
de la connexion de la borne de recharge afin de
surveiller sa consommation, ainsi que celle de
toutes les charges connectées sous le compteur.
36.
*
borne de recharge
Daze
2. Schéma de connexion du PM02T/PM02T100 dans une
installation triphasée
C : compteur
Q1, Q2, ... : armoires électriques
B : carte CT box
A-L1 / L2 / L3 : capteur de courant
C-PV : compteur photovoltaïque / I : onduleur photovoltaïque
(si un système photovoltaïque est présent)
NOTE : Les capteurs A doivent être installés en
amont de la connexion de la borne de recharge afin
de surveiller sa consommation, ainsi que celle de
toutes les charges connectées sous le compteur.
B
1
2
3
*
borne de recharge
Daze
