DAZE Power Manager Manuel D'installation page 65

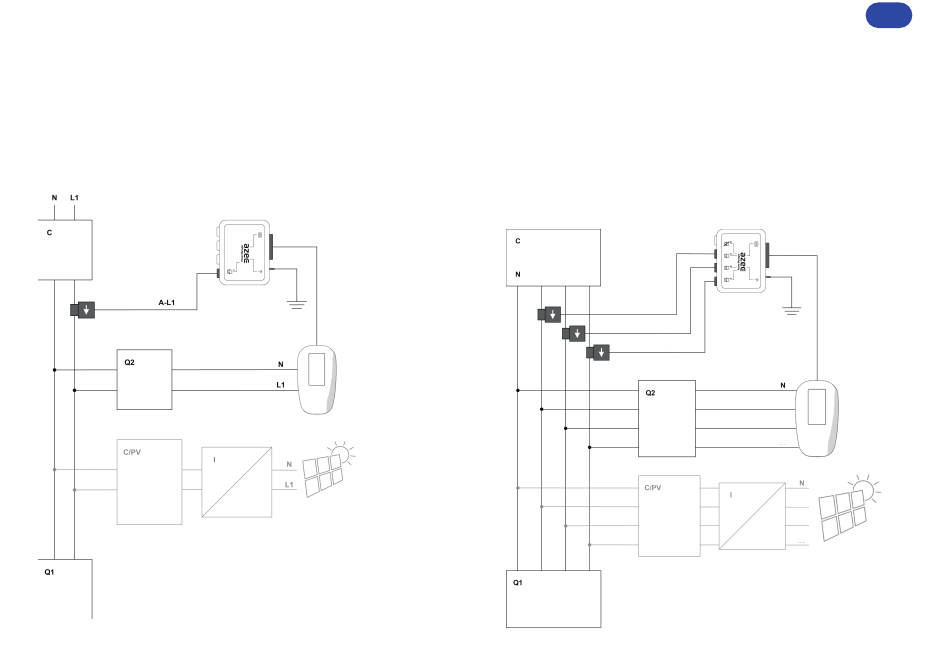

3. Esquema de conexión de PM03M en una instalación
monofásica
C: contador
Q1, Q2, ...: armarios eléctricos
B: tarjeta CT box
A-L1 / L2 / L3: sensor de corriente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(si sistema fotovoltaico presente)
NOTA: Los sensores A deben instalarse aguas
arriba de la conexión del cargador para monitorear
su consumo, además todos los consumos proce-
dentes de la instalación.
B
*
cargador
Daze
4. Esquema de conexión de PM03T30/PM03T100 en una
instalación trifásica
C: contador
Q1, Q2, ...: armarios eléctricos
B: tarjeta CT box
A-L1: sensor de corriente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(si sistema fotovoltaico presente)
L3 L2 L1
A-L3
A-L2
A-L1
NOTA: Los sensores A deben instalarse aguas arriba
de la conexión del cargador para monitorear su
consumo, además todos los consumos procedentes
de la instalación.
ES
B
*
L3
cargador
Daze
L2
L1
L3
L2
L1
65.
