DAZE Power Manager Manuel D'installation page 22

IT

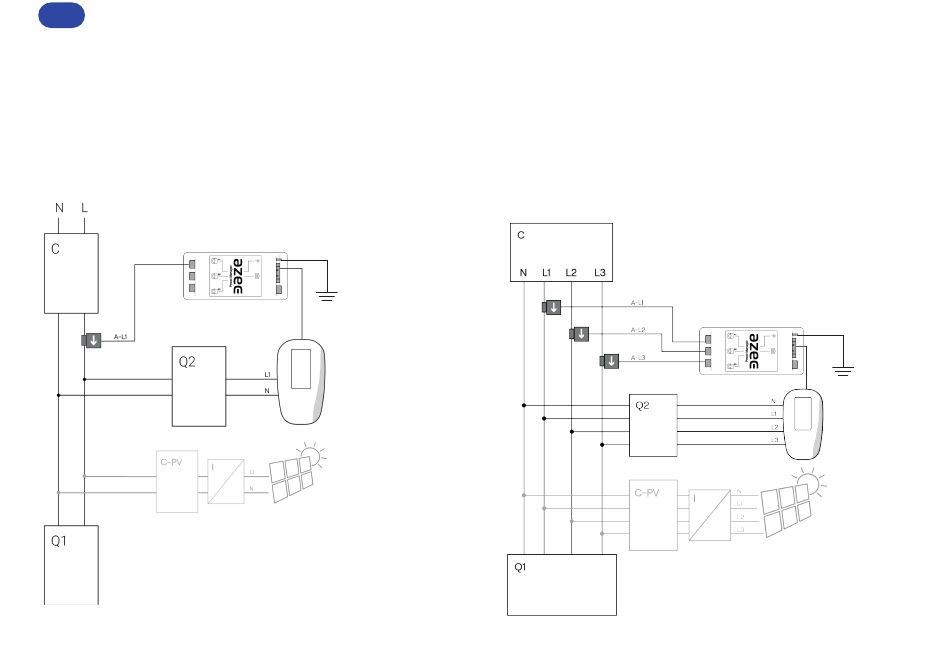

1. Schema di collegamento di PM02M in impianto monofase
C: contatore
Q1, Q2, ...: armadi elettrici
B: scheda CT box
A-L1: sensore di corrente
C-PV: contatore fotovoltaico / I: inverter fotovoltaico
(se fotovoltaico presente)
B
NOTA: Il sensore A deve essere montato a monte
del collegamento del caricatore per monitorare i
suoi consumi, oltre a tutti i carichi collegati sotto
il contatore
22.
*
caricatore
Daze
2. Schema di collegamento di PM02T/PM02T100 in impianto
trifase
C: contatore
Q1, Q2, ...: armadi elettrici
B: scheda CT box
A-L1 / L2 / L3: sensore di corrente
C-PV: contatore fotovoltaico / I: inverter fotovoltaico
(se fotovoltaico presente)
NOTA: I sensori A devono essere montati a monte
del collegamento del caricatore per monitorare i
suoi consumi, oltre a tutti i carichi collegati sotto il
contatore
B
1
2
3
*
caricatore
Daze
