DE

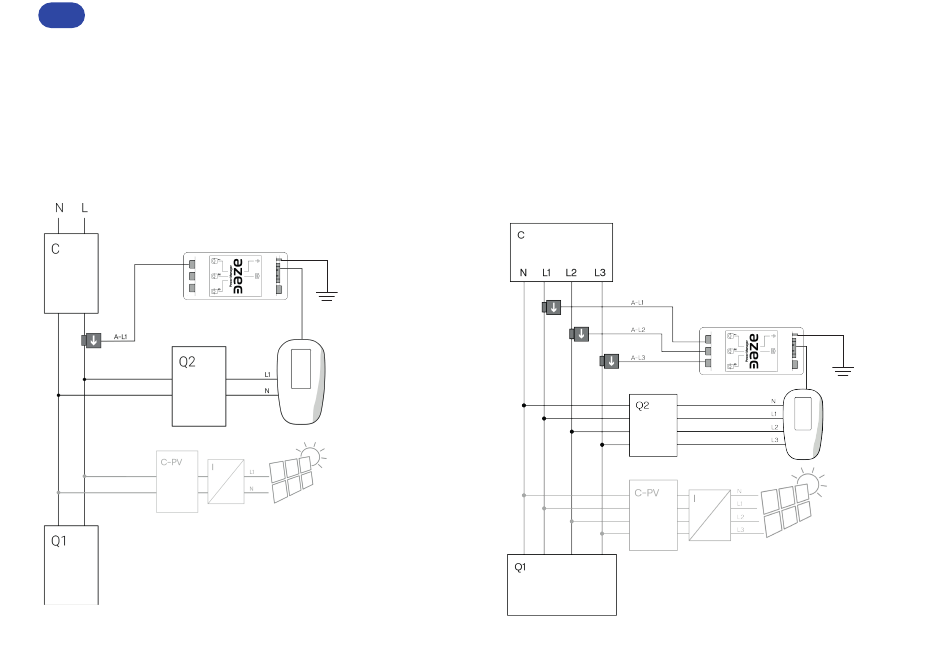

1. Schaltplan der Verbindung von PM02M in einer einphasigen
Installation
C: Zähler
Q1, Q2, ...: Schaltschränke
B: CT-Box-Steuerplatine
A-L1: Stromsensor
C-PV: Photovoltaikzähler / I: Photovoltaik-Wechsel-
richter (falls Photovoltaikanlage vorhanden ist)
B
HINWEIS: Der Sensor A muss upstream der Verbin-
dung des Ladegeräts installiert werden, um dessen
Verbrauch sowie alle Lasten, die unter dem Zähler
angeschlossen sind, zu überwachen
50.
*
Ladegerät
Daze
2. Schaltplan der Verbindung von PM02T/PM02T100 in einer
dreiphasigen Installation
C: Zähler
Q1, Q2, ...: Schaltschränke
B: CT-Box-Steuerplatine
A-L1 / L2 / L3: Stromsensor
C-PV: Photovoltaikzähler / I: Photovoltaik-Wechselrichter
(falls Photovoltaikanlage vorhanden ist)
HINWEIS: Die Sensoren A müssen upstream der
Verbindung des Ladegeräts installiert werden, um
dessen Verbrauch sowie alle Lasten, die unter dem
Zähler angeschlossen sind, zu überwachen
B
1
2
3
*
Ladegerät
Daze
