DAZE Power Manager Manuel D'installation page 24

IT

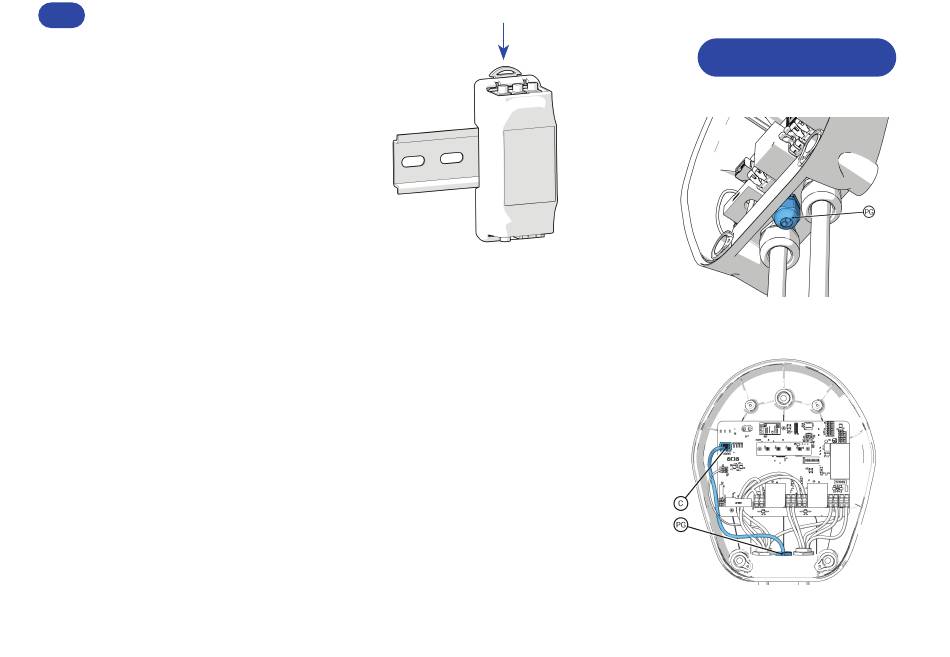

4. La CT box (codici: PM02M, PM02T, PM02T100)
può essere fissata su guida DIN, bloccata
tirando e rilasciando l'apposito gancetto (Fig 5).
La CT box compatta (codici: PM03M, PM03T30,
PM03T100) può essere semplicemente riposta
liberamente all'interno del quadro elettrico.
Per il collegamento è necessario:
- per Dazebox C, rappresentato in Figura 3a e 4a, il cavo di rete schermato deve
passare attraverso un foro del pressacavo (PG), rompendo il fondo cieco tramite
un cacciavite. Questo pressacavo ha due fori ciechi Ø5 mm, uno è adibito per
il Power Manager, l'altro per il cavo bipolare della bobina di sgancio (consultare
Manuale di installazione Dazebox C).
- per Dazebox Home e Share T / S / TK / SK, rappresentato in Figura 3b, 3c, 3d, 3e,
3f, 3g, 3h, 3i, 4b, 4c, 4d, 4e, 4f, 4g, 4h, 4i il cavo di rete schermato passa attraverso
un foro della membrana passacavo (M).
- per Duo T / S, rappresentato in Figura 3l, 4l, il cavo di rete schermato passa
attraverso un foro della membrana passacavo (M).
- per Urban T / S, rappresentato in Figura 3m, 4m, il cavo di rete schermato passa
attraverso un foro della membrana passacavo (M).
NOTA: al fine del corretto funzionamento del Power Manager non è possibile
utilizzare prolunghe per il cavo del sensore
24.
Fig.5
Dazebox C
Fig. 3a
Fig. 4a
