DAZE Power Manager Manuel D'installation page 51

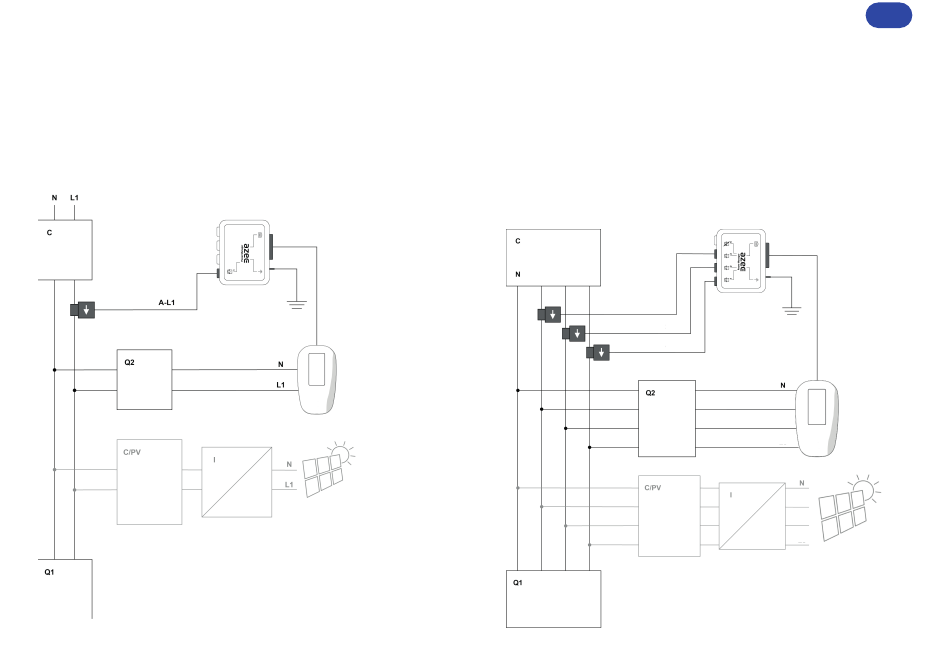

3. Schaltplan der Verbindung von PM03M in einer einphasigen
Installation
C: Zähler
Q1, Q2, ...: Schaltschränke
B: CT-Box-Steuerplatine
A-L1 / L2 / L3: Stromsensor
C-PV: Photovoltaikzähler / I: Photovoltaik-Wechselrichter
(falls Photovoltaikanlage vorhanden ist)
HINWEIS: Der Sensor A muss upstream der
Verbindung des Ladegeräts installiert werden, um
dessen Verbrauch sowie alle Lasten, die unter dem
Zähler angeschlossen sind, zu überwachen
B
*
Ladegerät
Daze
4. Schaltplan der Verbindung von PM03T30/PM03T100 in einer
dreiphasigen Installation
C: Zähler
Q1, Q2, ...: Schaltschränke
B: CT-Box-Steuerplatine
A-L1: Stromsensor
C-PV: Photovoltaikzähler / I: Photovoltaik-Wechsel-
richter (falls Photovoltaikanlage vorhanden ist)
L3 L2 L1
A-L3
A-L2
A-L1
HINWEIS: Die Sensoren A müssen stromaufwärts der
Verbindung des Ladegeräts installiert werden, um
dessen Verbrauch sowie alle Lasten, die unter dem
Zähler angeschlossen sind, zu überwachen
DE
B
*
L3
Ladegerät
Daze
L2
L1
L3
L2
L1
51.
