02.3 - Montaje
1. Preparar la instalación de un cable de red del tipo indicado en la sección "Instalación" del capítulo "1" que conecte la CT Box al lugar
de instalación del cargador.
2. El sensor de corriente (A) debe ser colocado en el cable de línea (L) que sale del contador principal (C) antes de cualquier
bifurcación. Si se tiene un contador trifásico, colocar los tres sensores en L1, L2 y L3, respectivamente. Consultar los esquemas de
conexión en las páginas 22-23 para colocar el sensor en la dirección correcta. Una colocación incorrecta puede causar fallos en el
funcionamiento.
3. El sensor de corriente tiene un conector jack (J) para la conexión con la placa CT box (B). En la placa también hay una entrada RJ45
para conectar, mediante un cable de red Cat5e blindado, la CT box al sistema de carga.
Los conectores RJ45 para cablear ambos extremos del cable están incluidos. Las instrucciones de crimpado se proporcionan desde el
punto 5 hasta el punto 12, en las páginas siguientes. Realizar la puesta a tierra mediante conector Faston (como se indica en la Fig. 2).

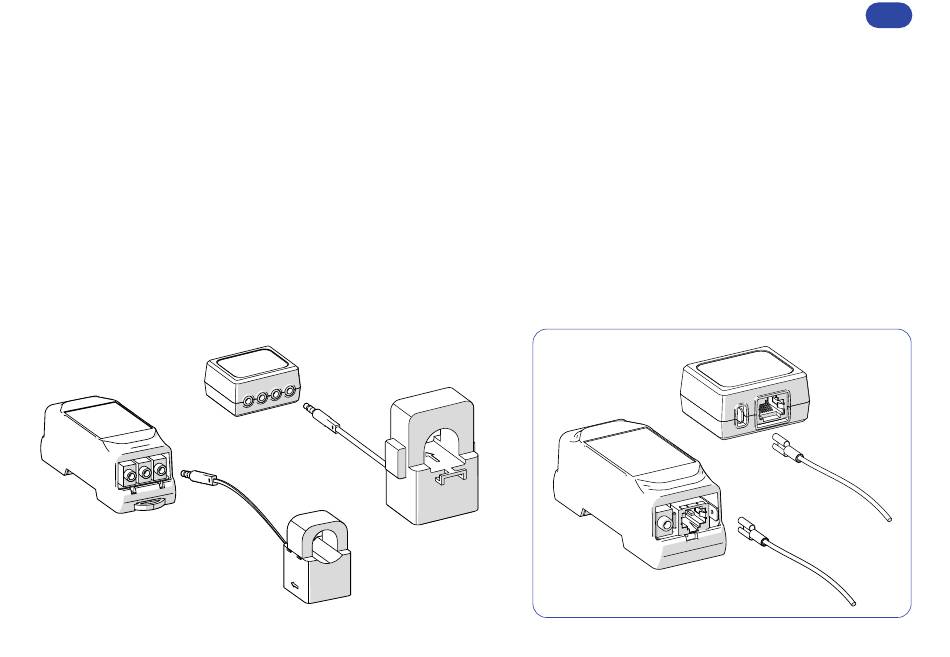

B
