ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,

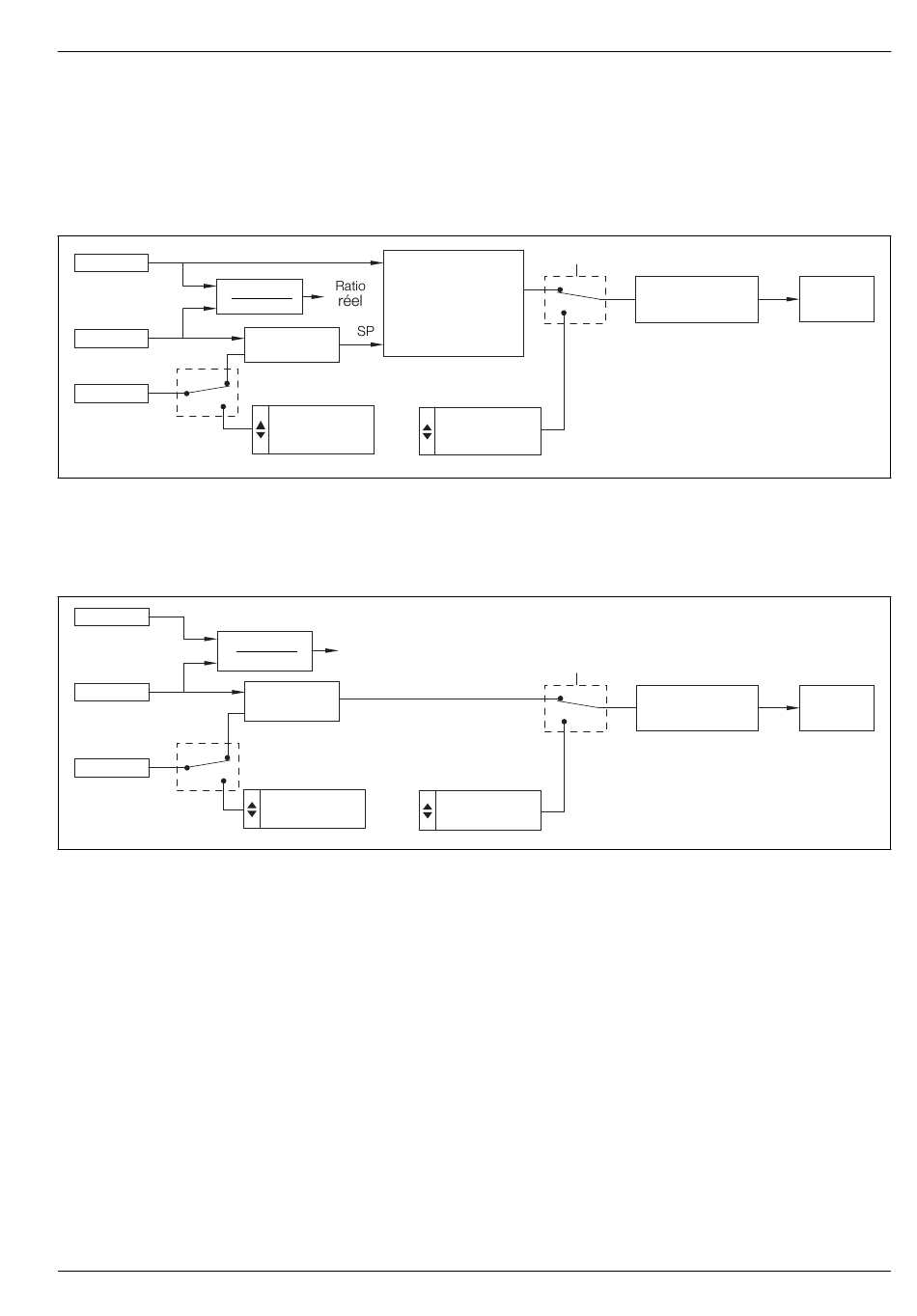

8.3.4 Contrôleur de ratio (ratio interne / externe)
Le modèle de contrôleur de ratio configure le ControlMaster pour réguler une variable de procédé par
rapport à une autre, d'après un ratio donné. La variable non régulée, aussi appelée variable « brute », est
pondérée par des valeurs de ratio et de biais, le tout formant le point de consigne de contrôle de la variable
de procédé. La valeur du ratio appliquée à la variable brute peut être soit une valeur locale réglée sur le
panneau avant, soit un signal distant sur une entrée analogique.
AIN 1
VP – Biais
var
brut
AIN 2
AIN 3
8.3.5 Station de ratio (ratio interne / externe)
Le modèle de station de ratio configure le ControlMaster en tant qu'indicateur et générateur de point de
consigne. La variable brute non régulée est pondérée par des valeurs de ratio et de biais avant d'être
retransmise au contrôleur esclave.
AIN 1
VP
var
brut
AIN 2
AIN 3
IM/CM/ED–FR Rev. AB
1 / , 1
4
VP
var brut
var brut x ratio
+ Biais
Ratio
local
VP – Biais
Ratio réel
var brut
var brut x ratio
+ Biais
Ratio
local
/ DIN et montés sur place
2
Sortie
A/M
PID
Boucle 1
Contrôle
PID
Sortie
manuelle
A/M
Sortie
PID
Sortie
manuelle
8 Modèles et
Type sortie
OP
Sortie
analogique
Type sortie
OP
Sortie
analogique
SA1
SA1
95
