ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
8 Modèles et fonctionnalités
Remarques.
Les assignations d'entrée peuvent être modifiées dans Réglage appareil / Config. perso – voir page 36.
Les assignations de sortie peuvent être modifiées dans la configuration Entrée / sortie – voir page 42.
8.1 Modèles basiques

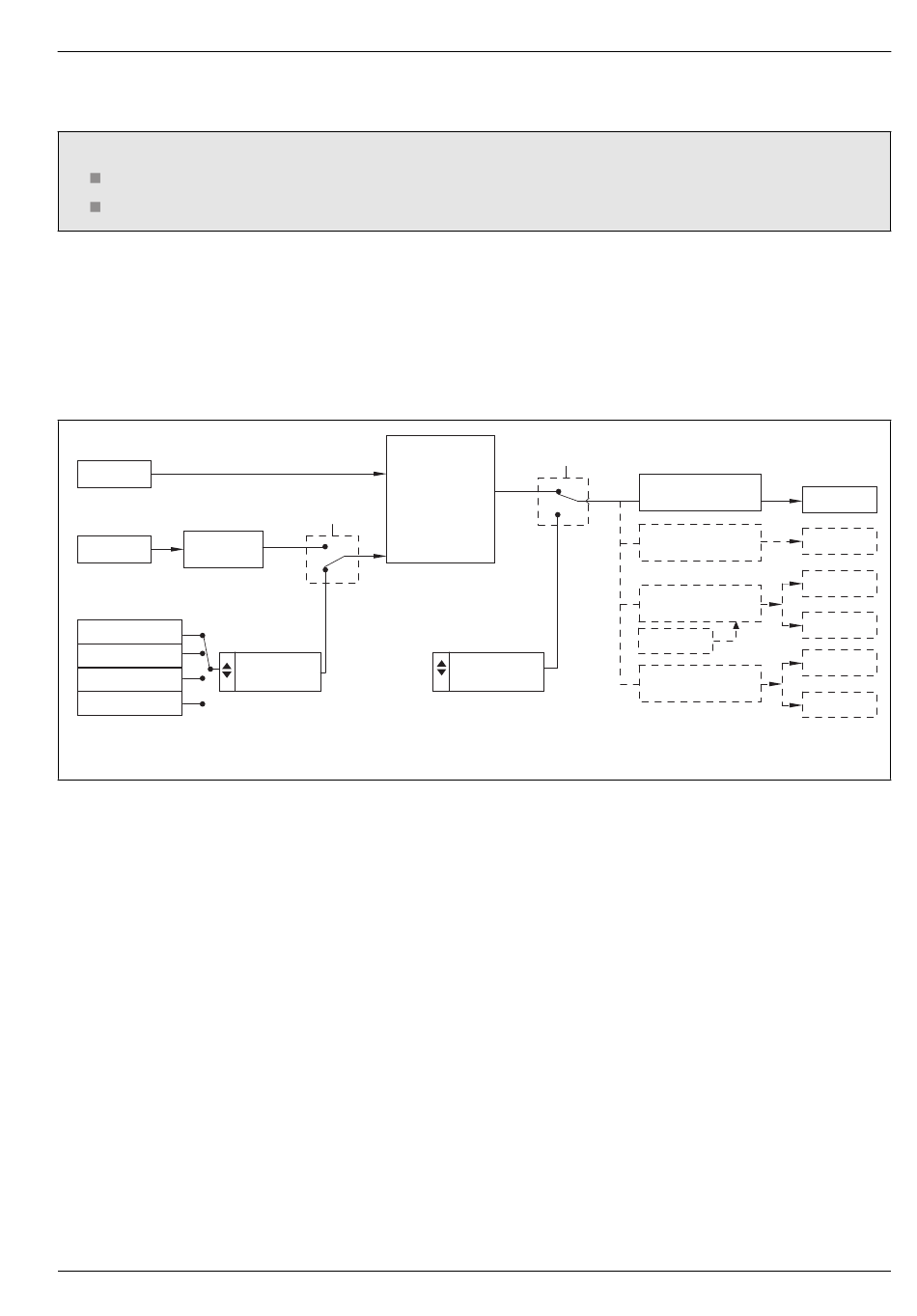

8.1.1 Boucle simple / Boucle simple avec point de consigne distant

Ce modèle fournit un contrôle de retour de base utilisant un contrôle PID ou On/Off à trois termes. La sortie
contrôleur est calculée à partir de la différence entre la variable de procédé et le point de consigne de
contrôle. Le point de consigne de contrôle peut être une valeur fixe saisie par l'utilisateur (pt consigne local)
ou une entrée d'une source distante (point de consigne distant).
AIN 1
1
x ratio
AIN 2
+ biais
Consigne locale 1
Consigne locale 2
Consigne locale 3
Consigne locale 4
1 Boucle simple+ Point de consigne distant seulement
IM/CM/ED–FR Rev. AB
1 / , 1 /
4
VP
Boucle 1
Contrôle PID
L/R
PCD
SP
Pt consigne
local
DIN et montés sur place
2
A/M
Sortie
PID
Sortie
manuelle
8 Modèles et
Type sortie
Sortie
OP
analogique
Sortie
prop. temps
Vanne
motorisée
AIN 3
FB
Sortie
séparée
SA1
RELAIS1
RELAIS1
RELAIS2
OP1
OP2
89
