ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
...Fonctions
Linéarisateur 1 (2)
Source 1 (2)
Pts de ctrl ligne 1 (2)
Point de contrôle
X
Y
Minuterie 1 (2)
Source 1 (2)
Délai
Temps On
IM/CM/ED–FR Rev. AB
1 / , 1 /
4 2

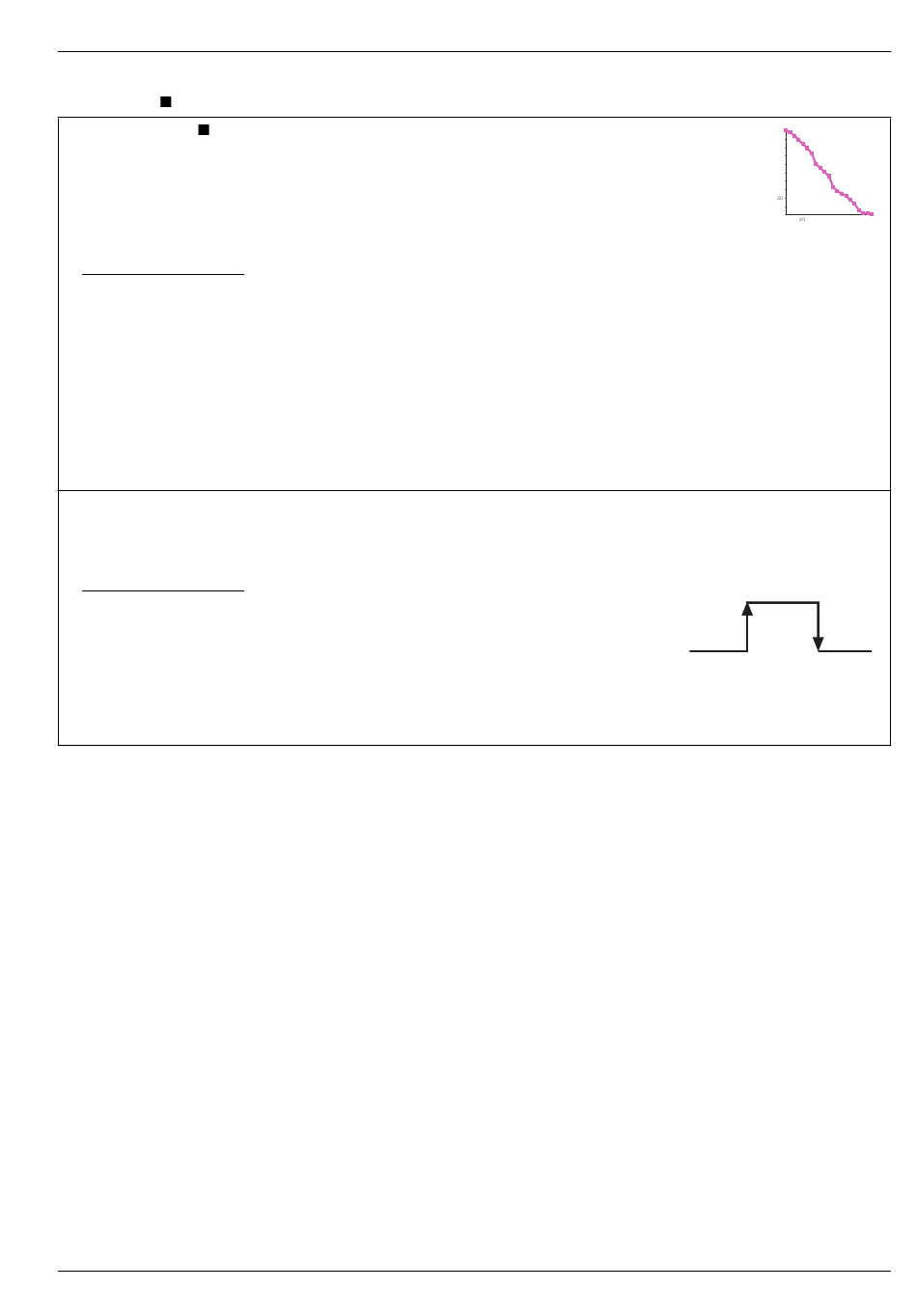

Linéarisateur (personnalisé) à 20 points de contrôle. Les linéarisateurs
personnalisés sont appliqués en :
1. Sélectionnant une source analogique comme entrée du linéarisateur.
2. Sélectionnant la sortie du linéarisateur personnalisé comme la source à
afficher.
La plage technique et les unités de la source d'entrée sont assignées à la
sortie du linéarisateur personnalisé.
Sélectionne la source d'entrée à linéariser – voir Annexe A, page 104 pour la description des
sources.
Sélectionne le point de contrôle à configurer.
X est le courant en entrée vers le linéarisateur exprimé sous la forme d'un pourcentage de la
plage électrique.
Y est le courant de sortie exprimé sous la forme d'un pourcentage de la plage technique.
Une fois configuré, un linéarisateur personnalisé doit être connecté par logiciel à une entrée
ou une sortie à l'aide de la fonction de modèle personnalisé – voir Section 7.1, page 34.
2 minuteries sont fournies. La minuterie est déclenchée par le front d'impulsion croissant de
sa source assignée. Une minuterie interne est démarrée et lorsque la minuterie atteint le
Délai établi, sa sortie augmente pour le Temps On configuré. Une fois que le délai est
déclenché, il ignore toute transition ultérieure de l'entrée de source jusqu'à la fin de ce cycle
de minuterie (jusqu'à la fin du Temps On).
Le signal source utilisé pour déclencher la minuterie. Le
déclenchement se produit sur le front d'impulsion montant
du signal – voir Annexe A, page 104 pour la description des
sources.
Le délai (en secondes) entre le déclenchement reçu et l'augmentation de la sortie de la
minuterie.
La durée en secondes pendant laquelle la sortie de la minuterie est maintenue à l'état haut.
DIN et montés sur place 7 Niveau avancé
90
80
70
60
50
40
30
10
0
0 10 30 40 50 60 70 80 90
Démarrage Arrêt
81
