ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
8.2 Modèles standard

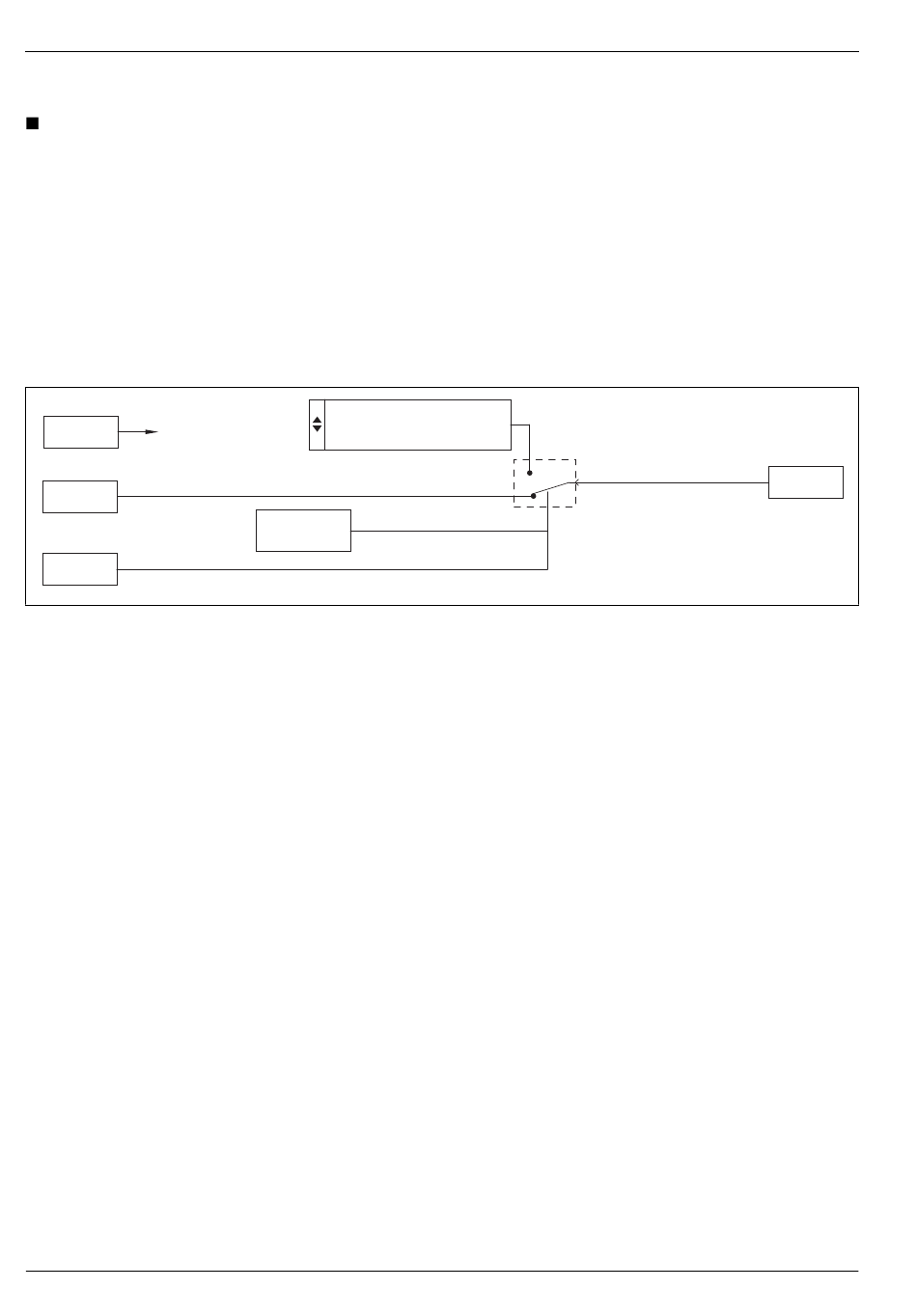

8.2.1 Station auto / manuelle (sélection de signal bas / sélection de signal numérique)
Ce modèle permet de configurer le ControlMaster comme système de secours d'un contrôleur maître
(système). En mode de fonctionnement normal, la sortie courant du ControlMaster suit la valeur de sortie
du contrôleur maître en mode automatique. Lorsqu'un défaut est détecté dans le système maître, identifié
par une valeur de signal bas au niveau de la sortie maître ou via un signal d'entrée numérique, le
ControlMaster sélectionne le mode manuel et applique la dernière valeur de sortie maître valide ou une
valeur de sortie fixe préconfigurée. Une fois que le signal maître est restauré ou que l'entrée numérique
revient à son état normal, le ControlMaster bascule à nouveau en Mode Auto et continue à suivre la sortie
du contrôleur maître.
(Voir Fig. 8.1 à la page 91 pour une description détaillée d'une connexion parallèle).
AIN 1 VP
AIN 2
2
DIN 1
90
1 / , 1 / DIN et montés sur place
4 2
Sortie manuelle
1
Alarme 1
A/M
1 Détection de signal bas
2 Sélection de signal numérique
