Niveau basique
Reportez-vous à la section 6, page 28

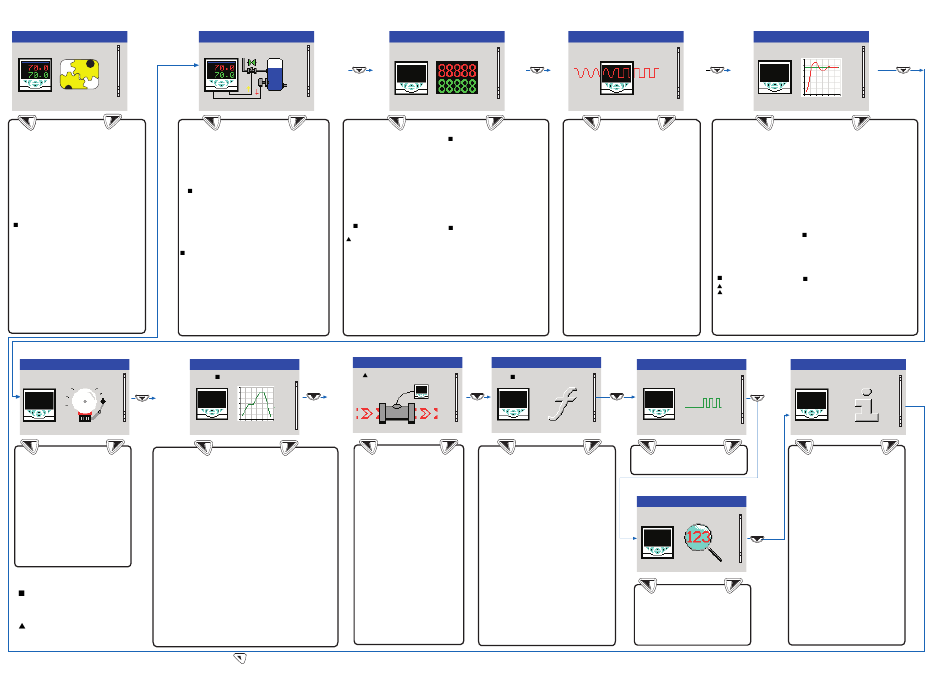

Menu
Basique
Quitter Sélect.
Consigne boucle1 (2)
Consigne locale 1 (4)
Ratio pt cons dist
Biais pt cons dist
Mode Rampe
Taux de rampe
Ctrl boucle 1 (2)
On/Off
Mode
Auto-réglant
PID
Action directe
Vanne mot. boucle 1 (2)
Ratio
Biais
Zone morte
Tps déplacement
Prop. tps boucle 1 (2)
Temps de cycle 1 (2)
Alarme 1 (8)
Déclenchement
Reportez-vous à la section 7.5, page 58 Reportez-vous à la section 7.6, page 60
Menu
Alarme de procédé
Quitter Sélect.
Alarme 1 (8) Réglages courants
Type Condition de démarrage du point de consigne
Identificateur Contrôle de la rampe
Source Contrôle du programme
Déclenchement Récupération
Hystérésis Options de segment
Durée d'hystérésis Décl évé PV boucle
Activer affichage Limites de valeur utilisateur
Mode rapide
Source acquittement
Saisir le programme
Activer source Numéro programme
Nom
Répéter décompte
Démarrage/fin du point de consigne
Hystérésis de maintien
Clé: Saisir les segments
Rampe / palier garantie
Evénement 1 à 8
Standard et étendu /
Evénement var proc
fonctionnalité deux voies
Décal évé temporisé
Evénem. temporisé
Valeur utilisateur
Étendu / fonctionnalité deux
voies uniquement
*Au niveau avancé (mode configuration), maintenez la touche
**Activé pour CM30 et CM50 uniquement
*Niveau avancé...
Reportez-vous à la section 7.1, page 34
Menu
Réglage appareil
Quitter Sélect.
Config. initiale
Langue
Modèle application
Type sortie boucle 1 (2)
Modèles Opérateur
Sortie sép. boucle1 (2)
Modèle page 1 (4)
Ident. instrument
Ident. boucle 1 (2)
Fonctions Opérateur
Fréquence secteur
Autodéfilement
Action config.
Fonct. touche log.
Modèle perso. Act manu/auto
Eng. analogique 1 (2) Unités
Activ Local/Distant
Unités Tot Eng. 1 (2) Unités
Activ acquit alarme
Total. Mar./Arrêt
Config. sécurité RAZ totalisateur
Mot passe basique
Activ régl pt cons
Mot de passe avancé
RAZ mots de passe
Vue Diagramme
Voie 1 (2)
Config. perso
Coef. échantillon.
Désactivé
Var proc boucle1 (2)
Paramètres
Sortie sép. boucle1 (2)
Luminosité
Sort. vanne boucle1 (2)
Contraste**
Ret. vanne boucle1 (2)
Sortie 1 (2) PT boucle 1 (2)
Pt cons dis boucle1 (2)
Configuration IrDA
Réglage
Config. Description
Reportez-vous à la section 7.7, page 72 Reportez-vous à la section 7.8, page 76
Menu Menu
Profil
Quitter Sélect. Quitter
Totalisateur 1 (2)
enfoncée pour revenir à la page Opérateur standard (voir figure 3.1, page 5).
Reportez-vous à la section 7.2, page 37
Menu
Affichage
Quitter Sélect.
Date et heure
Format de date
Heure et date
Heure d'été
Heure début h
d'été
Début heure d'été
Fin heure d'été
Jour début h d'été
Jour fin h d'été
Mois début h d'été
Mois fin h d'été
Perso. pages
Numéro page
Type modèle
Ident barre titre
Paramètres
Histogrammes
Icônes
Couleurs page
Menu
Totalisateur Fonctions
Sélect. Quitter
Equations logiques
Mode Numéro équation
Source Opérande 1
Sens de décompte Inversion 1
Unités Opérateur 1
Compteur Blocs maths
Coupure Nº bloc maths
Marche/Arrêt source Type bloc
Total chif. sign. Chif. sign. techn.
Décompte préréglé Limite techn. basse / haute
Décompte prédéter. Unités techniques
Décompte interm. Signal d'erreur
Activer la boucle Linéarisateur 1 (2)
Source RAZ Minuterie 1 (2)
RAZ jours Source
RAZ heures Délai
Temps On
Alarmes temps réel
Alarme temps réel 1 (2)
Contrôle de la banque
Taille de la banque
Source de contrôle
Banque 1 (6)
Reportez-vous à la section 7.3, page 42 Reportez-vous à la section 7.4, page 46
Menu
Entrée/Sortie
Quitter Sélect.
Entrées analogiques Consigne boucle 1 (2)
Limite basse
Entrée analogique 1 (4)
Limite haute
Sorties analogiques
Nb pts consigne loc
Sortie analogique 1 (4) Consigne locale 1 (4)
Mode Suivi
E/S numériques
Ratio pt cons dist
E/S numérique 1 (6) Biais pt cons dist
Action par déf PCD
Relais
Consigne par défaut
Mode Rampe
Relais 1 (4/6)
Taux de rampe
Sélect. sources
Ctrl boucle 1 (2)
Type de contrôle
Action de contrôle
On/Off hystérésis
Auto-réglant
PID
Programmation gain
Action directe
Réglage adaptable
Pièces
Reportez-vous à la section 7.9, page 83 Reportez-vous à la section 7.11, page 87
Menu
Communication
Sélect. Quitter Sélect.
Voir IM/CM/C-FR pour les
détails des paramètres.
Reportez-vous à la section 7.10, page 83
Menu
Diagnostics
Quitter Sélect.
Histo. diagnostics
Analyse source
Source analogique
Source numérique
Sources invalides
Menu
Contrôle
Quitter Sélect.
Sortie boucle 1 (2)
Limites
Actions sur échec
Sélect sources A/M
Taux d'évolution
Suivi
Sortie sép. boucle1 (2)
Min. entrée 1 (2)
Min. sortie 1 (2)
Max. entrée 1 (2)
Max. sortie 1 (2)
Vanne boucle 1 (2)
Ratio
Biais
Zone morte
Tps déplacement
Prop. tps boucle 1 (2)
Temps de cycle 1 (2)
Commutation de sortie
Activation du commutateur
Source de commutation
Menu
Infos appareil
Quitter Sélect.
Type d'instrument
Build E/S
Nb entrées analog
Nb sorties analog
Nb relais
Nb E/S numériques
Fonctionnalité
No de série
Version de matériel
Version de logiciel
