ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,

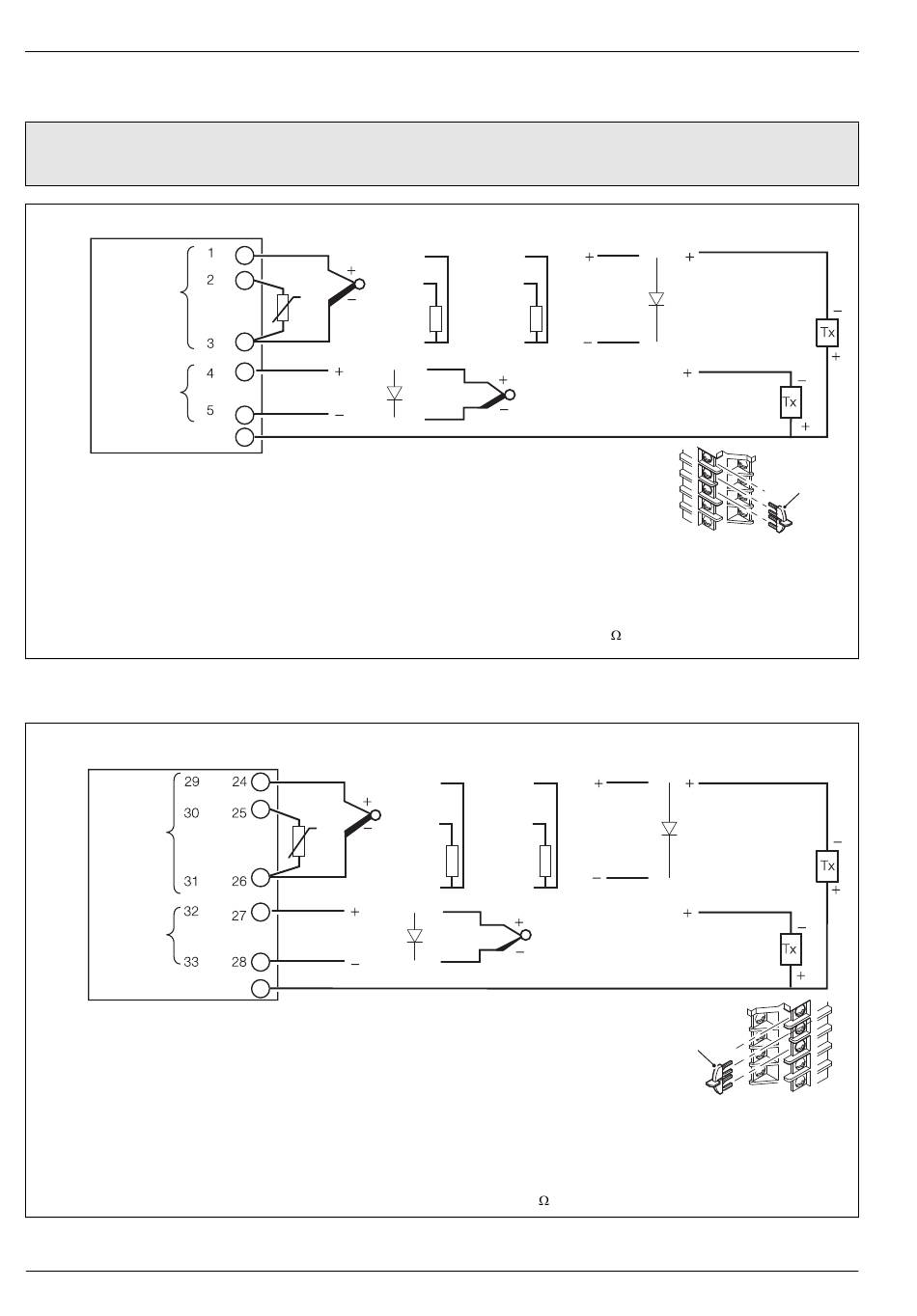

4.6.3 Entrées analogiques - contrôleurs CM30 et CM50
Remarque. Les raccordements de bornes standard pour les entrées 1 et 2 sont représentés à la
Fig. 4.16. Les entrées analogiques en option 3 et 4 sont représentées à la Fig. 4.17.
Entrée
analogique 1
Entrée
analogique 2
Alimentation
transmetteur
* Avec l'alimentation interne du transmetteur.
** Fixer le capteur CJ fourni si l'entrée analogique 1 ou 2 est une entrée THC.
(Il est également possible d'utiliser une jonction froide fixe externe [de référence], si le contrôleur est
programmé pour être utilisé avec des entrées millivolts et si le linéarisateur thermocouple approprié est sélectionné.)
*** L'entrée analogique 2 peut être utilisée uniquement avec des entrées THC si l'entrée analogique 1 est déjà utilisée
comme entrée THC.
**** Pour les types d'entrée mA, pour assurer la continuité de la boucle lorsque le contrôleur est éteint, placer une diode
de capacité appropriée (par exemple de type 1N4148 ou équivalent), comme indiqué.
Remarque. RTD 3 câbles : les 3 câbles doivent présenter la même résistance, ne dépassant pas 20
Fig. 4.16 Entrées analogiques standard (1 et 2) - contrôleurs CM30 et CM50
CM30 CM50
Entrée
analogique 3
Entrée
analogique 4
Alimentation
transmetteur
* Avec l'alimentation interne du transmetteur.
** Fixer le capteur CJ fourni si les entrées analogiques 3 et 4 sont des entrées THC.
(Il est également possible d'utiliser une jonction froide fixe externe [de référence], si le contrôleur est
programmé pour être utilisé avec des entrées millivolts et si le linéarisateur thermocouple approprié est sélectionné.)
*** L'entrée analogique 4 peut être utilisée uniquement avec des entrées THC si l'entrée analogique 3 est déjà utilisée comme
entrée THC.
**** Pour les types d'entrée mA, pour assurer la continuité de la boucle lorsque le contrôleur est éteint, placer une diode de
capacité appropriée (par exemple de type 1N4148 ou équivalent), comme indiqué.
Remarque
. 3 Les câbles doivent présenter la même résistance, ne dépassant pas 20
Fig. 4.17 Entrées analogiques en option (3 et 4) - contrôleurs CM30 et CM50
