ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
4.6.7 Entrée / sortie numérique, connexions de sortie relais et analogique – contrôleurs
CMF310
Remarque. L'entrée / la sortie numériques, les connexions de sortie relais et analogique des
contrôleurs CMF310 sont représentées dans la figure 4.21 – voir la page 102 pour les types d'options
d'entrée / sortie numérique.
Relais (1 à 4)
N/O
Load
COM
N/C
Load
Sorties analogiques (1 à 4)
+
–
Enregistreur de
diagramme

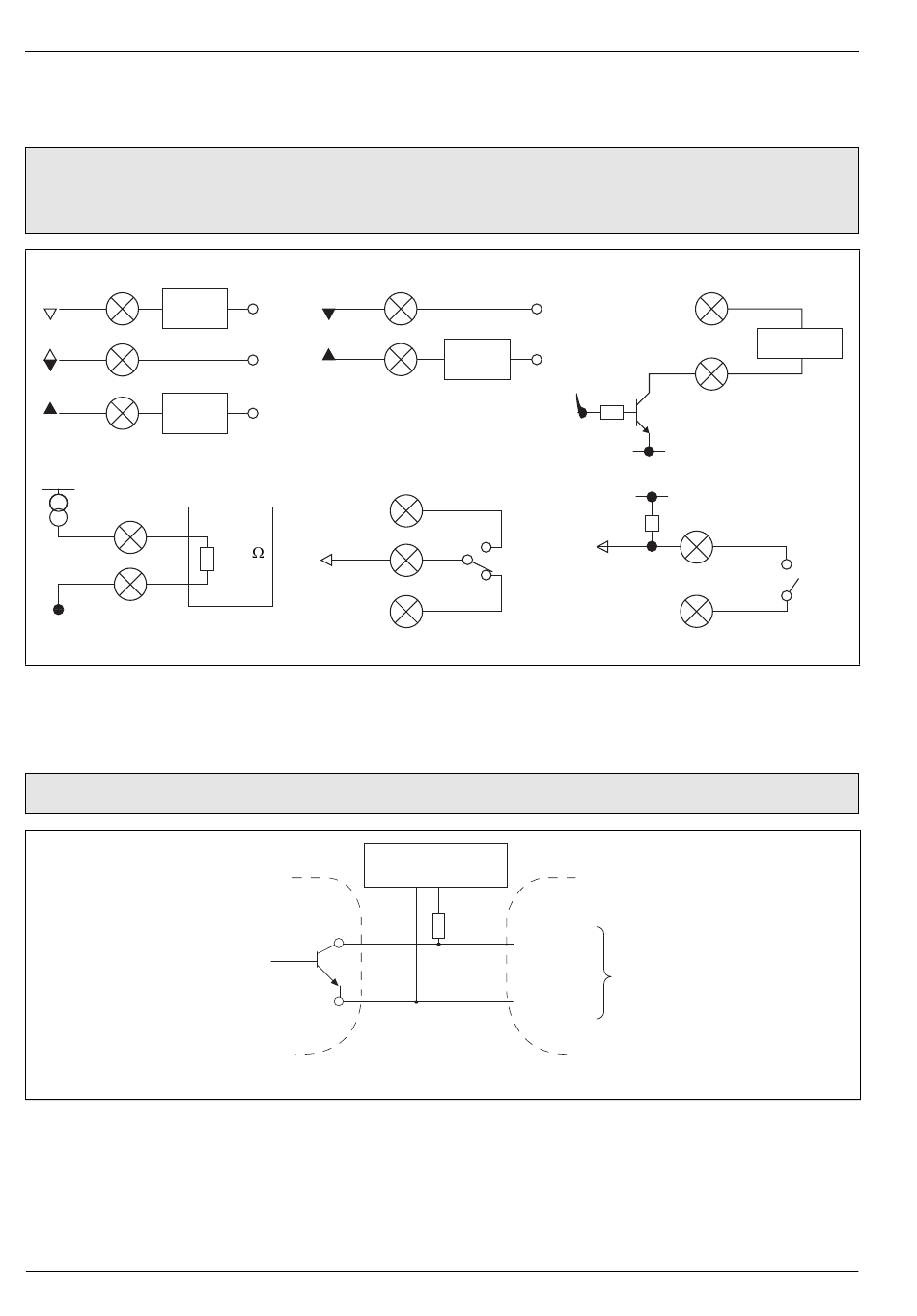

Fig. 4.21 Entrée / sortie numérique, connexions de sortie relais et analogique – contrôleurs CMF310
4.6.8 Entrée de fréquence / d'impulsion (tous les contrôleurs)
Remarque. Cette entrée est conçue essentiellement pour être utilisée avec des débitmètres.
Appareil source
*Reportez-vous à la documentation de l'appareil pour la valeur de résistance.
Fig. 4.22 Entrée de fréquence / d'impulsion (tous les contrôleurs)
22
1 / , 1 /
4 2
COM
L
N/C
N
L
Entrée numérique (24 V)
INT +24 V
ESN 1 à 6
750
Max.
ESN COM
Tension externe
–ve
DIN et montés sur place
Relais (5 et 6)
N
Charge
L
(max. 30 V)
+ve
Charge*
Borne 1
Borne 3
4 Installation
INT +24 V (100 mA max)
DIO 1 to 6
Entrée numérique (sans tension)
ESN 1 à 6
ESN COM
ControlMaster
Entrée 1
IM/CM/ED–FR Rev. AB
Charge
