7.6.3 Condition de départ du point de consigne - PV actuel
La sélection du PV actuel permet de réduire la durée entre la fin d'un programme et le début du suivant. La
valeur de la variable procédé est utilisée comme point de départ du programme et le point de consigne
augmente jusqu'à cette valeur. Cela a pour effet de modifier la durée de segment totale et de conserver un
taux de rampe constant.
Variable procédé courant
Variable procédé courant
Variable de
considérée comme niveau de
considérée comme niveau de
procédé départ du programme
départ du programme
Seg. 2
Seg. 2
Seg. 1 Seg. 3
Seg. 2 Seg. 3 Seg. 3
Seg. 1 Seg. 1
Etat du
programme
Marche Marche
Marche
Arrêt
Arrêt Démarrage
Démarrage Démarrage Arrêt

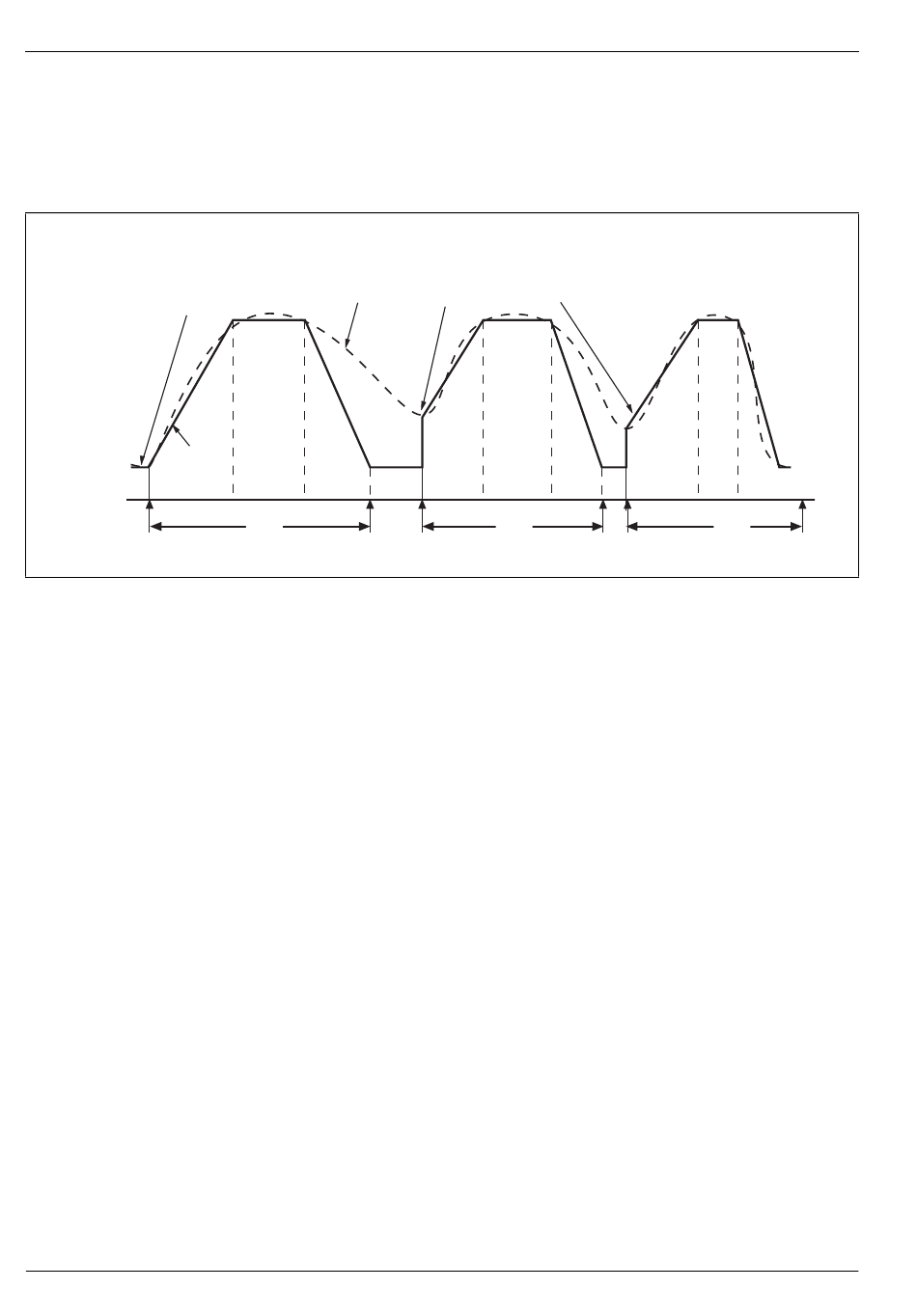

Fig. 7.3 PV actuel
