ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
7.6.2 Rampe / palier garantie
Si la variable procédé présente un écart supérieur à la valeur d'hystérésis par rapport au point de consigne,
le programme se met sur « HOLD » (Maintien)et la fonction Rampe / palier garantie s'active
automatiquement.
A chaque programme sont associées deux valeurs d'hystérésis :
Rampe - appliquée aux segments de rampe
et
Palier - appliquée aux segments de palier.
La valeur d'hystérésis peut être définie dans l'intervalle « 0 » à « 9999 », où la valeur « 0 » implique qu'aucun
écart par rapport au point de consigne n'est toléré.
L'hystérésis peut être appliquée de l'une des quatre façons suivantes, avec des paramètres particuliers à
chaque segment :
Aucune - hystérésis non appliquée, rampe / palier non garantie.
Haute - hystérésis appliquée au-dessus du point de consigne (Maintien 'HOLD' si PV >[PC +
Hystérésis]).
Basse - hystérésis appliquée au-dessous du point de consigne (HOLD si PV < [PC - Hystérésis]).
Haute / basse - hystérésis appliquée au-dessus et au-dessous du point de consigne
(« HOLD ») si PV > [SP + Hystérésis] ou PV < [SP – Hystérésis]).
Taux de rampe réglables
Pause manuelle
Hystérésis de maintien
réglable
1. pour segments de
rampe
2. pour segments de
palier
Point de consigne
Seg. 1
Démarrage
Procédé

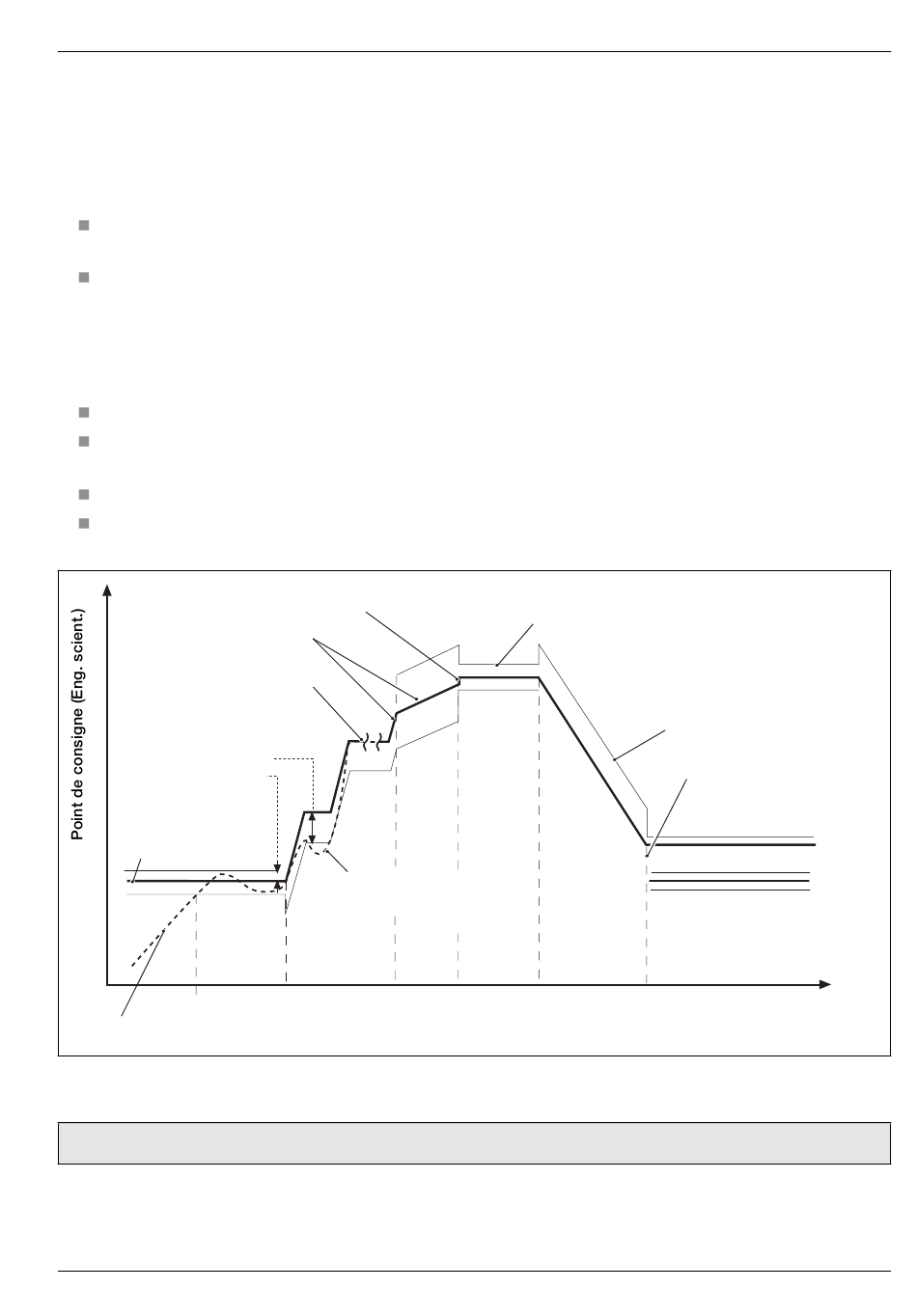

Fig. 7.2 Types de rampe
Remarque. Les segments de rampe peuvent avoir une hystérésis différente des segments de palier.
IM/CM/ED–FR Rev. AB
1 / , 1 /
4 2
Saut en avant
Maintien actif en dehors
des limites de l'hystérésis
Seg. 3
Seg. 2
DIN et montés sur place
Hystérésis appliquée Hi-Lo
(Haute-Basse : au-dessus et au-dessous
du point de consigne)
Seg. 5
Seg. 4
7 Niveau avancé
Hystérésis appliquée Hi
(Haute : au-dessus du point
de consigne)
Fin de profil (retour au
point de consigne local
ou répétition du profil)
Durée (heures ou minutes)
