ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
Sécurité
Homologations et certification
EN61010-1
cULus
Sécurité générale
CM30/CM50 : degré de pollution 2, classe d'isolation 2
CMF310 : degré de pollution 2, classe d'isolation 1

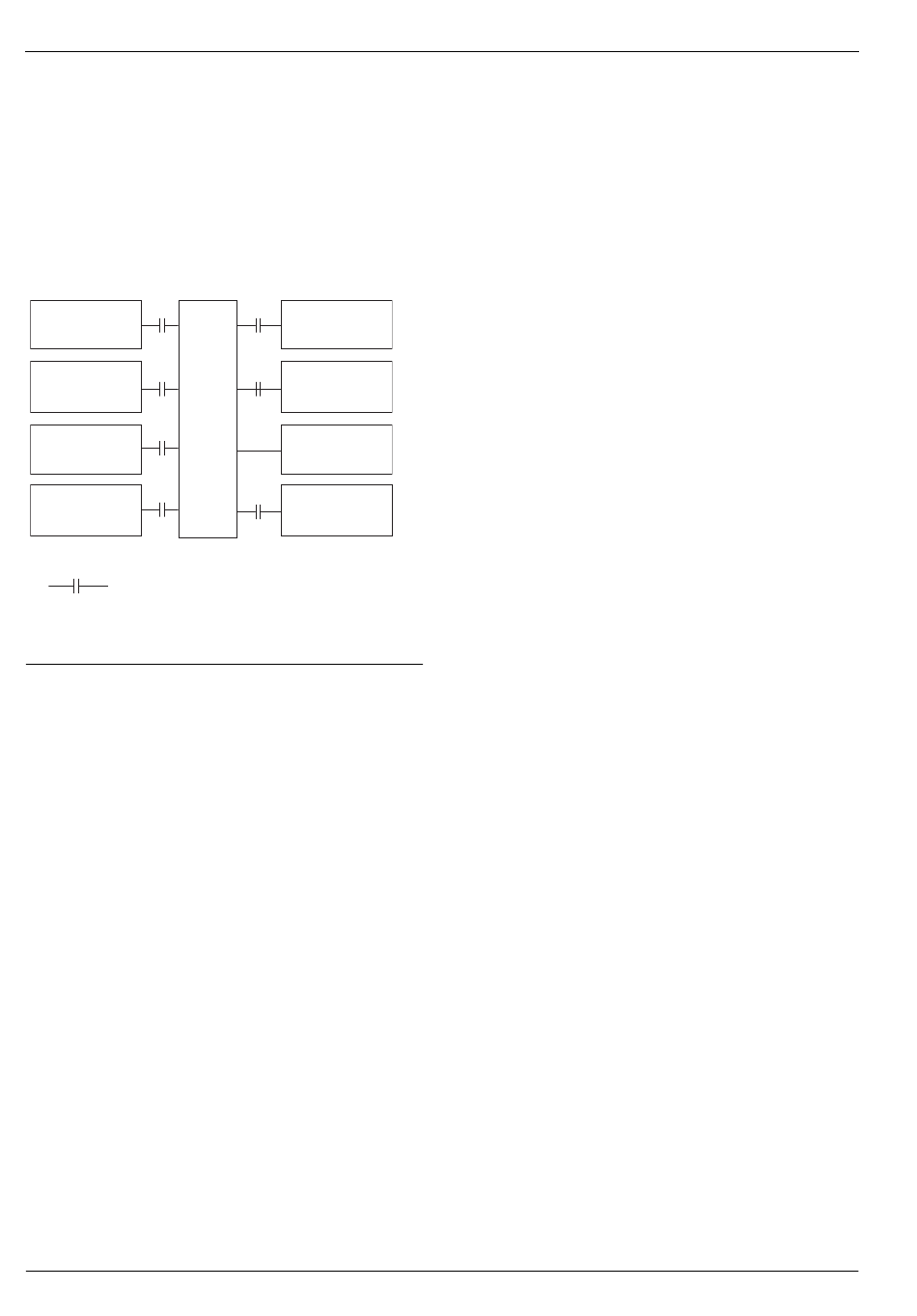

Isolement (vers entrées)
*
Entrées
analogiques
*
Tx PSU
CPU
Sortie
analogique 1
Sortie
analogique 2
Clé
= Isolement
*Isolé sur le CMF310 uniquement
Caractéristiques électriques
Gammes d'alimentation
100 à 240 V CA ±10 %
(90 V min. à 265 V max.) 50/60 Hz
CM30 / CM50 : 10 à 36 V CC (en option)
Consommation
CM30 / CM50 10 W max.
CMF310 25 W max.
Protection contre les pannes d'alimentation
Aucun effet pour les interruptions inférieures à 60 ms
104
1 / , 1 / DIN et montés sur place
4 2
Caractéristiques physiques
Diamètre
Comm.
Poids
Relais
E/S numériques
Alimentation
secteur
Découpe du panneau
Matériau du boîtier
CM30 97 x 97 x 141 mm
(3,8 x 3,8 x 5,5 pouces)
CM50 144 x 76 x 146 mm
(5,6 x 3,0 x 5,7 pouces)
CMF310 214 x 194 x 98 mm
(8,42 x 7,64 x 3,85 pouces)
CM30 0,5 kg (1,1 lb) env.
(sans emballage)
CM50 0,57 kg (1,27 lb) env.
(sans emballage)
CMF310 Environ 1,5 kg (3,3 lb)
(sans emballage)
CM30 92 x 92 mm (3,6 x 3,6 pouces),
121 mm (4,8 pouces) derrière le
panneau
CM50 138 x 68 mm (5,4 x 2,7 pouces),
123 mm (4,9 pouces) derrière le
panneau
CMF310 186 x 186 mm (7,32 x 7,32 pouces),
92 mm (3,6 pouces) derrière le
panneau
Polycarbonate renforcé de fibre de verre
10 Caractéristiques
DS/CM30–FR Rev. Q
DS/CM50–FR Rev. O
DS/CMF310–FR Rev. E
IM/CM/ED–FR Rev. AB
