ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
7.6.4 Fonction cornue
La fonction cornue permet de garantir un fonctionnement sûr de la cornue dans des conditions de défaut.
Si la source de chaleur subit une défaillance lors d'un segment de rampe, la variable de procédé chute
inévitablement. Lorsque la variable de procédé tombe en dessous de la valeur d'hystérésis de maintien, le
programme se met sur « HOLD » (comme en fonctionnement normal). Le point de consigne suit alors la
variable de procédé dans sa chute (Maintien cornue).
Point de consigne = Variable procédé + Valeur d'hystérésis
Après restauration de la source de chaleur, le procédé est contrôlé à la nouvelle valeur du point de
consigne. Lorsque la variable de procédé atteint ce point de consigne, elle revient à la valeur de palier
initiale et au taux de rampe précédent (Rampe cornue). Lorsque le niveau de palier est atteint, le
programme de maintien s'arrête et le segment est soit terminé, soit répété depuis le début, suivant le mode
cornue sélectionné.
Vous devez sélectionner le mode cornue dans la Page Profil rampe / palier.
Remarque. Pour que la fonction cornue puisse fonctionner, une hystérésis basse (LO) ou haute-basse
(HI-LO) doit être appliquée aux segments de palier.
Panne de la source de chaleur
Hystérésis appliquée
au segment de palier
Variable de procédé
Point de consigne
1 Le programme se met sur « HOLD » lorsque la variable de procédé chute en dessous de la valeur
d'hystérésis de maintien.
2
Le point de consigne suit la variable de procédé dans sa chute. (SP = PV + hystérésis).
Le point de consigne suit la valeur la plus basse de la variable de procédé.
3
Lorsque la variable de procédé atteint le point de consigne, le point de consigne revient au niveau de
palier au taux de rampe précédent.
4 Lorsque le niveau de rampe est atteint, la fonction « HOLD » (maintien) se désactive et le segment
est alors terminé ou répété.

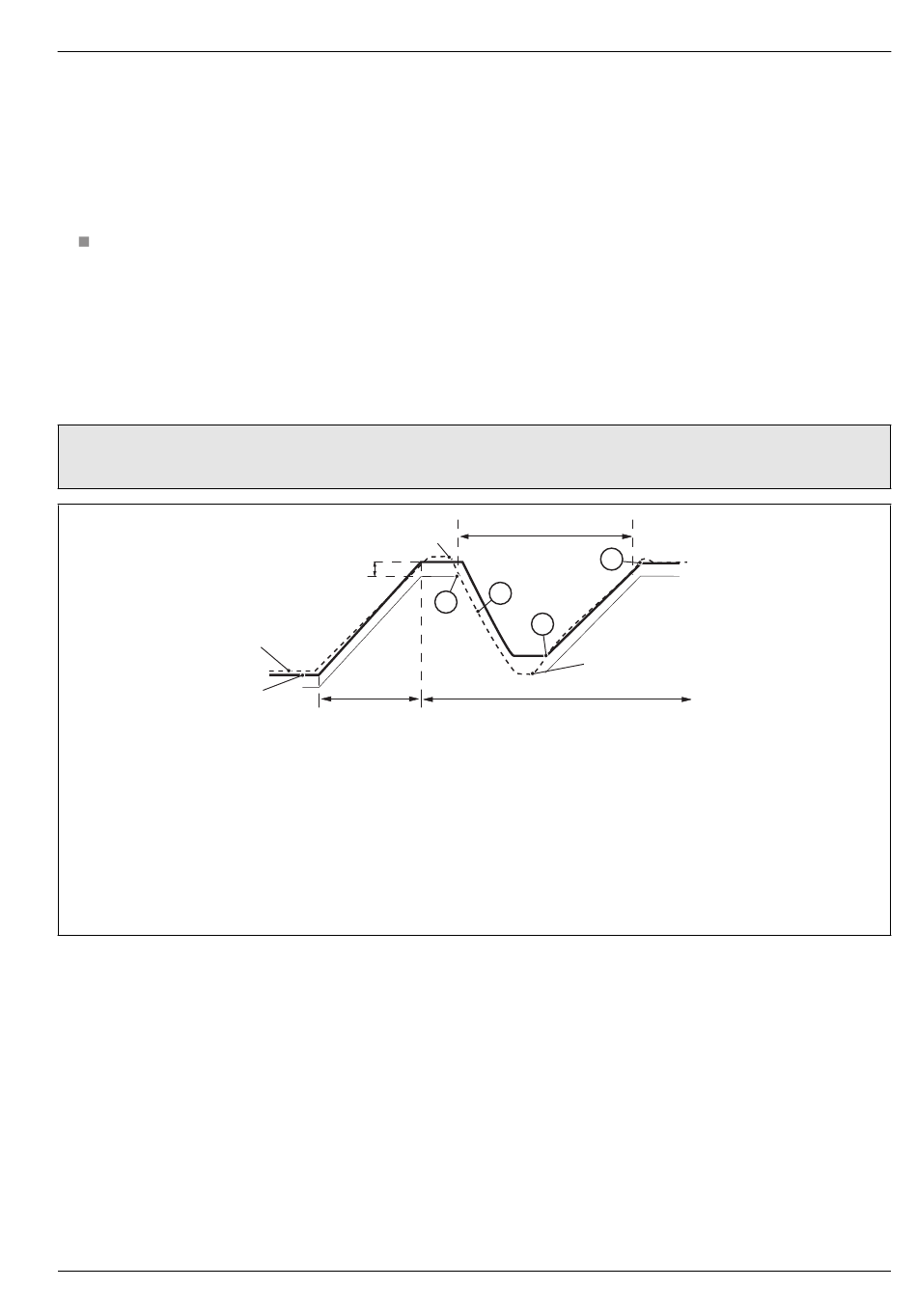

Fig. 7.4 Fonction cornue
IM/CM/ED–FR Rev. AB
1 / , 1 / DIN et montés sur place
4 2
Maintien du
programme
2
1
Seg. 1
4
3
Restauration de la source de chaleur
Seg. 2
7 Niveau avancé
