ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,

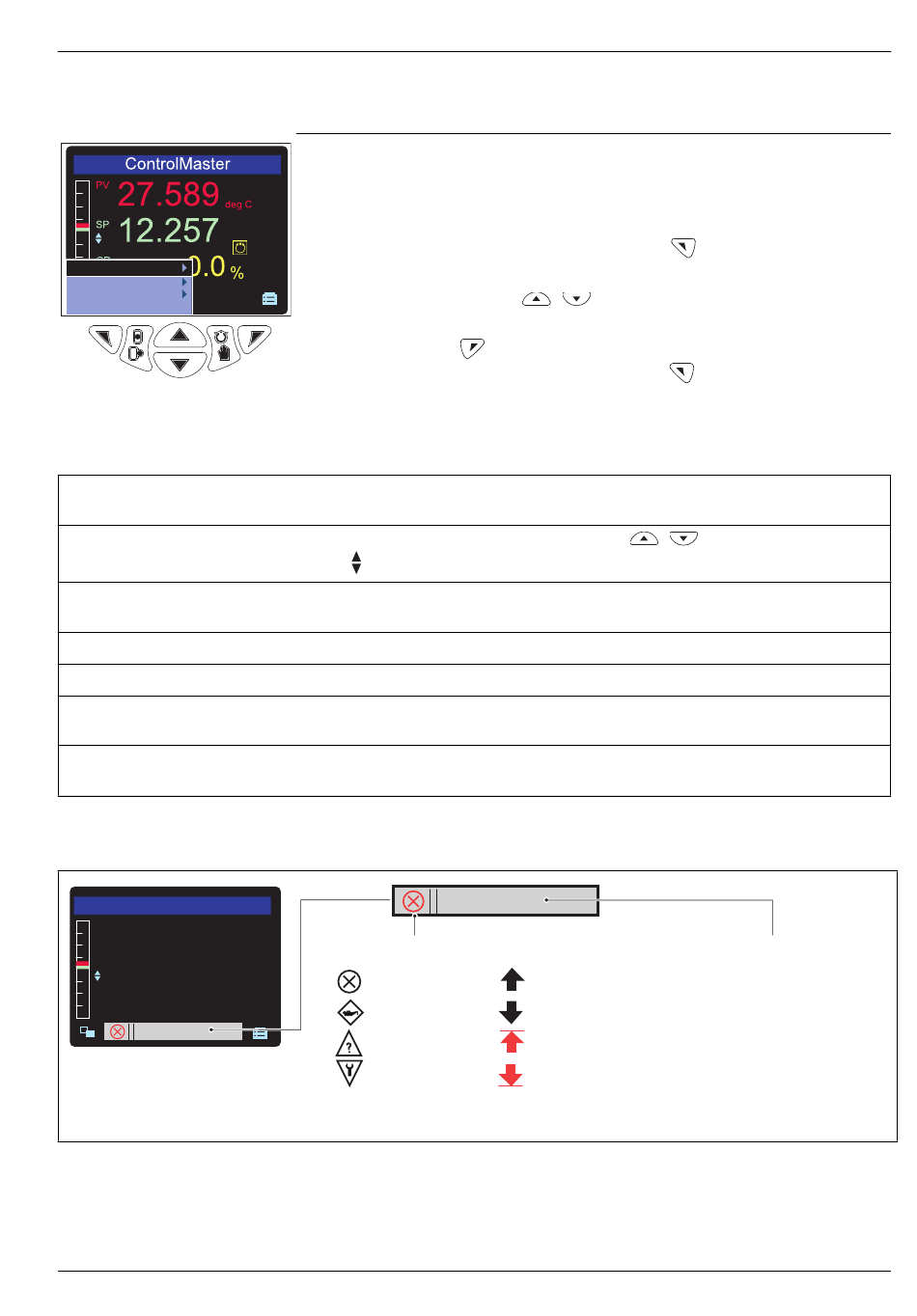

5 Menus niveau opérateur
Régler...
Boucle point consigne 1
Sélectionner vue
Entrer mode Configuration
Auto-réglant
Régler
Sélectionner point de
consigne
Acquittement d'alarme
Sélectionner vue
Entrer niveau config.
Profil
Tableau 5.1 Fonctions du menu de niveau opérateur
5.1 Barre d'état de diagnostic
ControlMaster
99.5
PV
deg C
175.0
SP
32.5
OP
%
PV 1 Failed
Fig. 5.1 Barre d'état de diagnostic du ControlMaster (ControlMaster CM30)
IM/CM/ED–FR Rev. AB
1 / , 1 / DIN et montés sur place 5 Menus niveau opérateur
4 2
Les menus de niveau opérateur servent à régler le(s) point(s) de consigne
et le(s) sortie(s), à sélectionner les points de consigne, à sélectionner la
vue et à entrer dans les modes Basique et Avancé (via le niveau d'accès).
Pour accéder aux menus de niveau opérateur :
1. Depuis la page Opérateur, appuyer sur
disponibles.
2. Utiliser les touches
options de menu.
3. Appuyer sur
les options de menu ou appuyer sur
précédent.
Les fonctions de menu sont décrites au Tableau 5.1.
Permet de démarrer ou d'arrêter une routine auto-réglante. Ce menu n'est activé que
si le mode Auto-réglant est activé.
Permet de régler une valeur à l'aide des touches
L'icône à côté d'une valeur indique la sélection réglable courante.
Sélectionne le point de consigne local à utiliser (s'affiche uniquement si plus d'un
point de consigne local est configuré).
Acquitte toute alarme active non déjà acquittée.
Sélectionne l'affichage de la vue Opérateur.
Affiche les vues de sélection de Niveau d'accès – voir Section 5.4, page 24 pour les
options de sécurité.
Affiche les vues de sélection du niveau de profil - voir la section 7.6, page 60 pour les
options de profil.
PV 1 Failed
Icône d'état NAMUR (NE107)
Echec
Maintenance
Hors spécification
Vérifier fonctions
/ pour faire défiler les menus et les
pour étendre les niveaux de menu et sélectionner
/
Alarme de procédé haute
Alarme de procédé basse
Alarme verrou haute
Alarme verrou basse
pour voir les menus
pour revenir au menu
.
Description de diagnostic
ou identificateur d'alarme.
Le diagnostic ou l'alarme
ayant la priorité la plus haute
est affiché(e). Les autres
états de diagnostic /
d'alarme actifs sont visibles
sur la Vue diagnostics – voir
page 24.
