ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
La station auto / manuelle et la station de secours analogique peuvent être utilisées en série ou en parallèle
avec le signal de sortie maître. Le fonctionnement en parallèle est obtenu en faisant appel à un relais
externe déclenché par un relais situé sur le ControlMaster, qui va sélectionner la sortie à envoyer au
procédé. Cette configuration garantit un contrôle ininterrompu, même en cas de défaillance du contrôleur
maître ou du ControlMaster.
Contrôleur
maître
PV
*Le relais externe est de type tripolaire bidirectionnel.

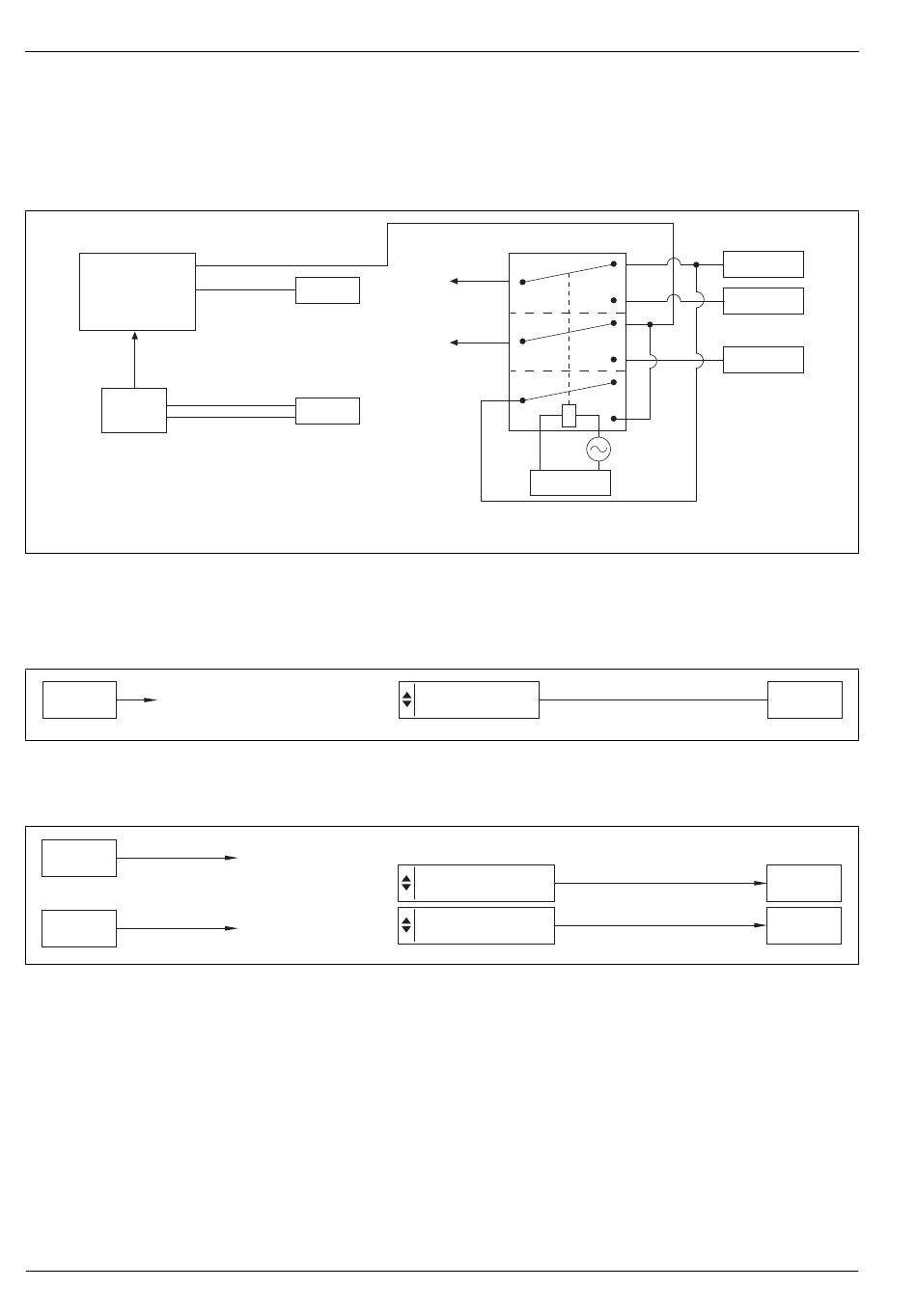

Fig. 8.1 Connexion parallèle
8.2.3 Indicateur simple
Le modèle d'indicateur simple permet d'afficher une variable de procédé sur l'affichage numérique.
AIN 1
VP
8.2.4 Indicateur double
Le modèle d'indicateur double permet d'afficher deux variables de procédé sur l'affichage numérique.
AIN 1
AIN 2
92
1 / , 1
4
–
Sortie
AIN 2 +
+
AIN 1
VP 1
VP 2
/ DIN et montés sur place
2
Relais externe*
Sortie du
contrôleur
RLY1
Sortie manuelle
Sortie manuelle
Sortie manuelle
8 Modèles et
AIN 2 –
NC
AO 1 +
NC
AO 1 –
NC
