ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
4.6.4 Entrée / sortie numériques - contrôleurs CM30 et CM50
Remarque. Pour les contrôleurs CM30 et CM50, les connexions d'entrée numérique et de sortie
numérique du collecteur ouvert sont indiquées sur la Figure 4.18 – voir page 102 pour les options de
type d'entrée / sortie numérique.
Raccordements des bornes sur les cartes standard et d'options
Entrée / Sortie numérique + externe
Entrée / Sortie numérique
CM30: borne 44 ou 45 ; 36, 37, 38 ou 39
CM50: borne 8 ou 9 ; 31, 32, 33 ou 34
Entrée / Sortie numérique –
Entrée / Sortie numérique
CM30: borne 44 ou 45 ; 36, 37, 38 ou 39
CM50: borne 8 ou 9 ; 31, 32, 33 ou 34
Entrée / Sortie numérique –

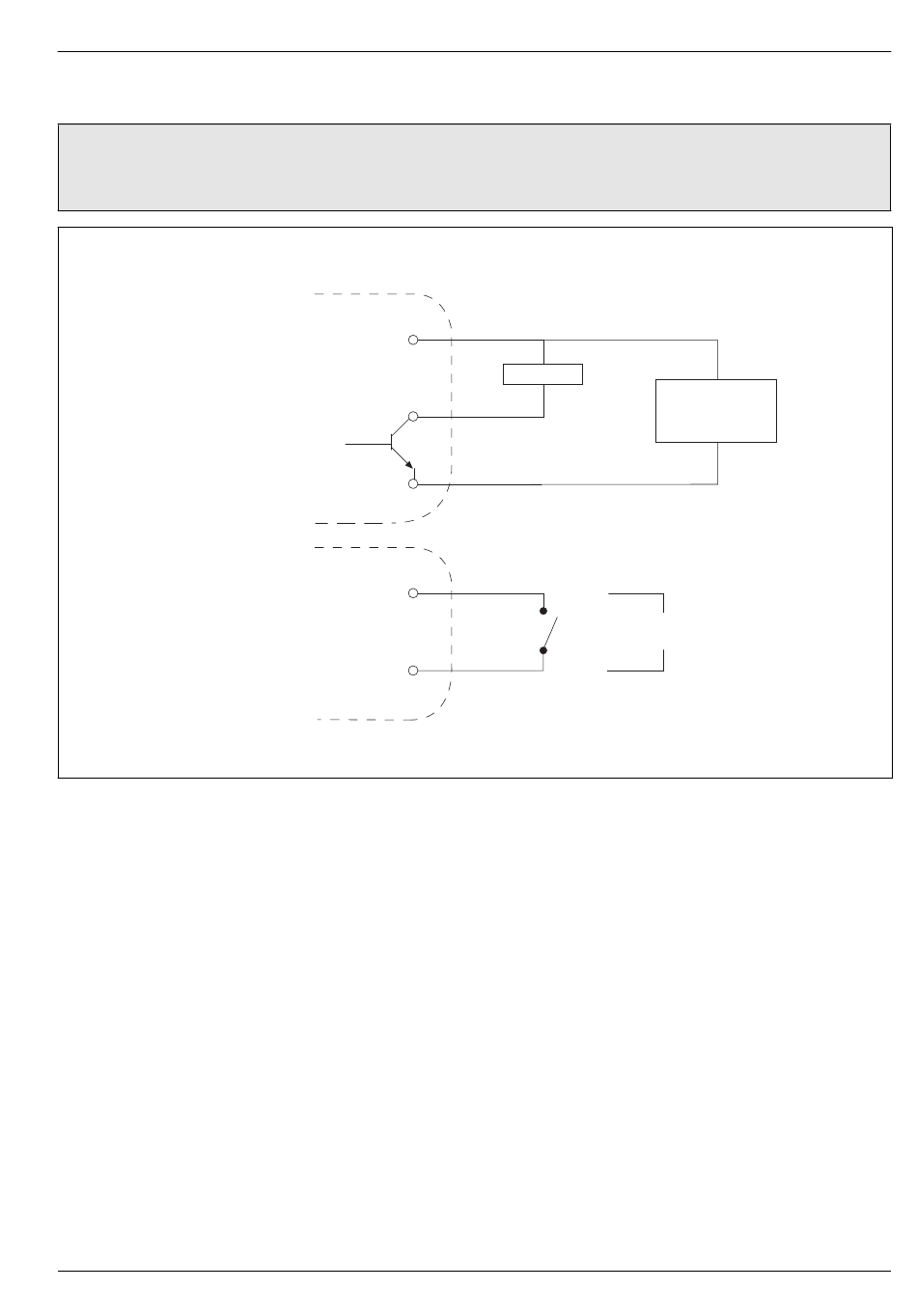

Fig. 4.18 Connexions d'entrée et de sortie numériques du collecteur ouvert - contrôleurs CM30 et CM50
IM/CM/ED–FR Rev. AB
1 / , 1 /
4 2
CM30: borne 43 ou 35
CM50: borne 7 ou 30
CM30: borne 46 ou 40
CM50: borne 10 ou 35
CM30: borne 46 ou 40
CM50: borne 10 ou 35
DIN et montés sur place
Charge
OU
4 Installation
+ve
Tension externe
(Max. 30 PSU)
–ve
+ve
Entrée 24 V CC
–ve
19
