ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
...Basique
Prop. tps boucle 1 (2)
Temps de cycle 1
Temps de cycle 2
Alarme 1 (8)
Déclenchement
IM/CM/ED–FR Rev. AB
1 / , 1 /
4 2

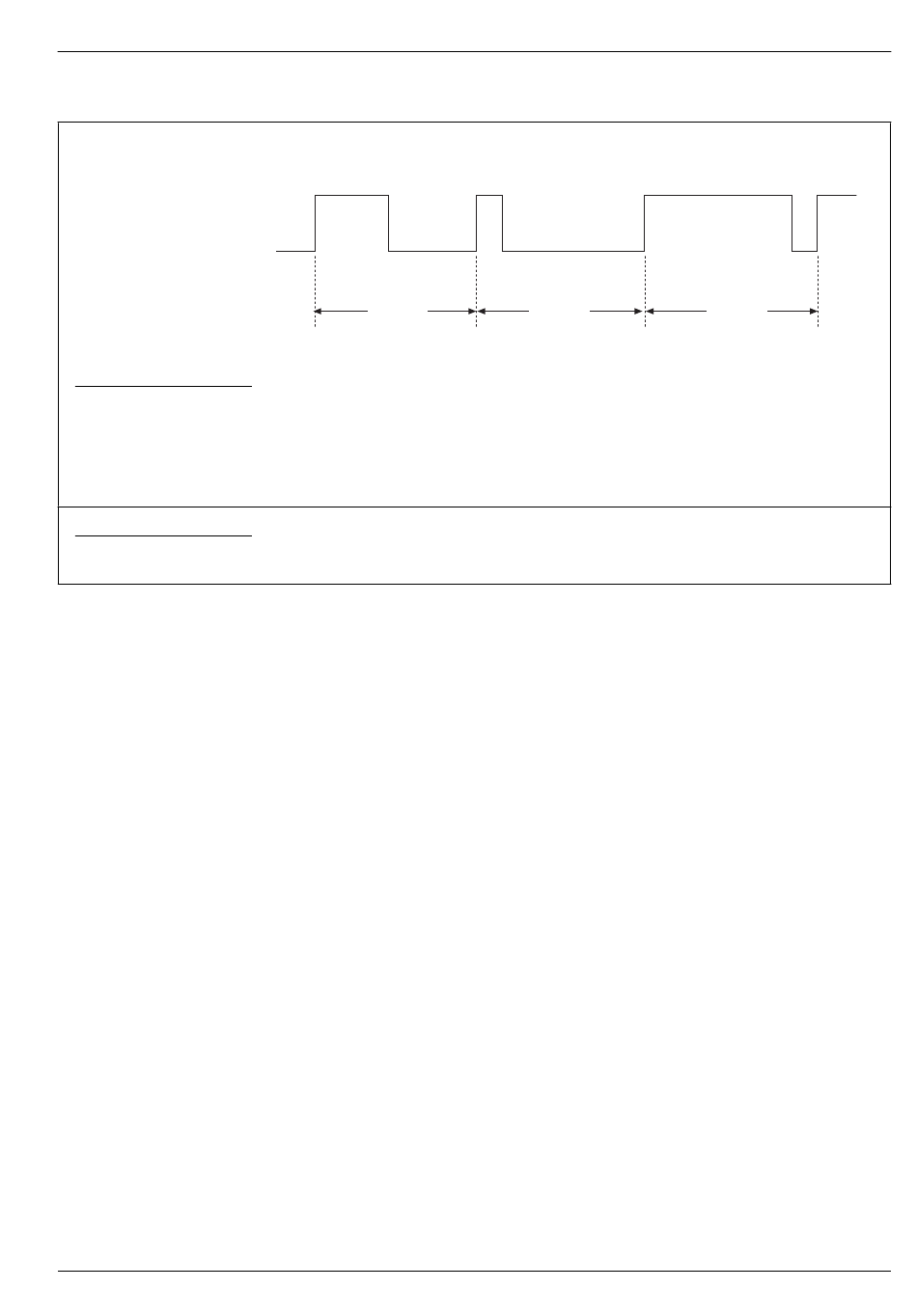

Le temps actif de l'impulsion de sortie est proportionnel à la valeur de la sortie de contrôle.
Avec une sortie à 100 %, l'impulsion est active pour le temps de cycle complet, par
exemple :
5 s 5 s
Sortie 50 %
Temps du cycle
= 10 s
Remarque. Applicable uniquement si le Type sortie est Prop. temps ou Sortie séparée
(et qu'une sortie est un relais ou une sortie numérique) – voir page 34.
Le temps de cycle à utiliser avec les sorties proportionnelles en temps.
Pour les Sorties séparées, ce réglage s'applique à Sortie 1 – voir page 34.
Le temps de cycle à utiliser avec les sorties proportionnelles en temps.
Pour les Sorties séparées, ce réglage s'applique à Sortie 2 – voir page 34.
Remarque. Applicable uniquement si le Type sortie est Sortie séparée.
Le niveau de déclenchement d'alarme dans les unités de procédé. Voir Alarme de procédé
(page 58) pour les détails du paramètre.
DIN et montés sur place
1 s 9 s
Sortie 10 %
Temps du cycle
= 10 s
6 Niveau basique
9 s 1 s
Sortie 90 %
Temps du cycle
= 10 s
33
