ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels, 1 / , 1 / DIN et montés sur place 4 Installation
4 2
Dimensions en mm (po.)
170 (6,70)
98 (3,85)
213 (8,38)
66 (2,6)
194
(7.64)
Kit de presse-étoupes (en option)
Diamètres du tuyau :
Kit de montage sur tuyauterie
Maximum 62 (2,44) / min. 45 (1,77)
(En option – CM40/0700)
Configuration verticale
Configuration horizontale

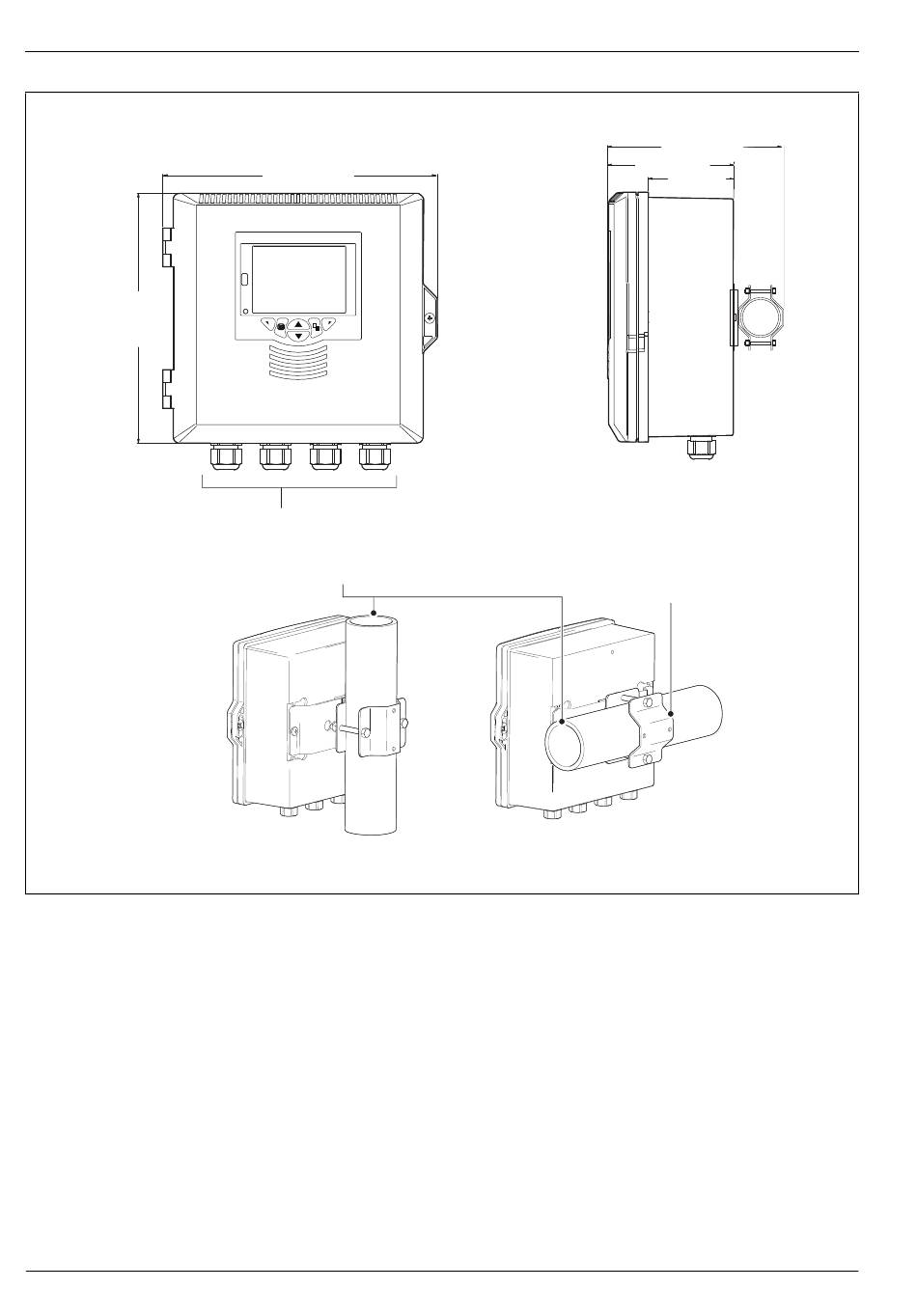

Fig. 4.6 Option de montage sur tuyauterie du ControlMaster CMF310
10 IM/CM/ED–FR Rev. AB
