ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,

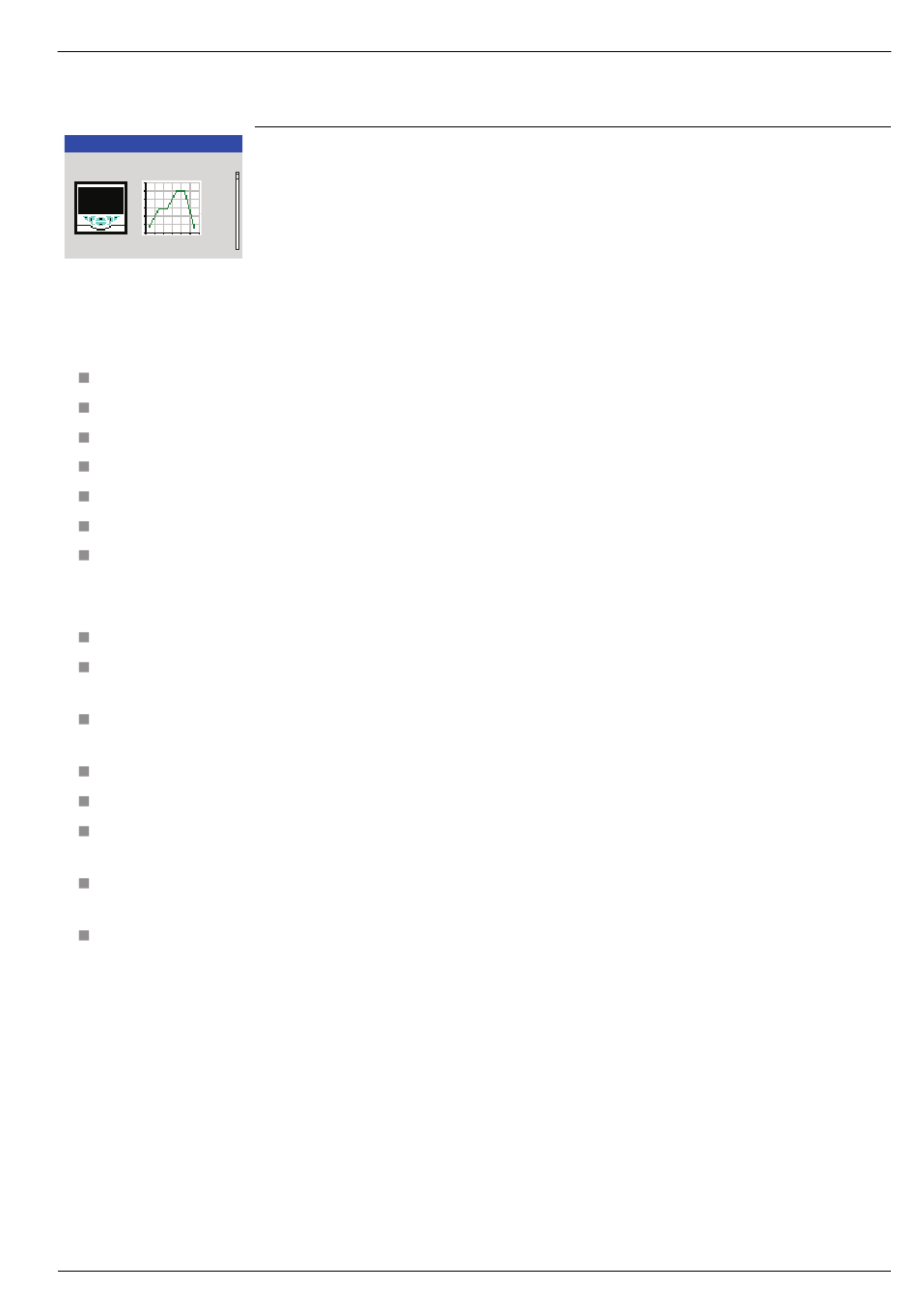

7.6 Profil
Menu
Profil
Exit Select
Introduction à la fonction Contrôle profil rampe / palier
30 programmes (1 si fonctionnalité = standard)
140 segments programmables (10 si fonctionnalité = standard)
5 types de segments - palier, taux de rampe, durée de rampe, attendre, fin
Unités de temps programmables - heures ou minutes
Paliers programmables - les paliers peuvent être programmés en tant que taux ou unités de temps
Répétition du programme - 0 à 10 ou continu
Hystérésis de maintien du programme
Réglages séparés pour les segments de rampe et de palier. Peut s'appliquer au-dessus, au-dessous
ou au-dessus et au-dessous du point de consigne.
8 événements de segment* - activés / désactivés par segment
Evénement var proc* - L'événement peut être généré si la PV est au-dessus / au-dessous de la
valeur de déclenchement configurée ou s'écarte de cette dernière
Evénement temporisé* - l'événement peut être généré pendant un segment sur une période
déterminée
Valeur utilisateur* - configure une valeur analogique de sortie pour la durée de chaque segment
Conditions de départ programmées - programme, point de consigne local, auto-ajustable
Fonction cornue* - garantit un fonctionnement sûr dans des conditions de défaut, voir la section
7.6.4, page 64.
Action de récupération - détermine le fonctionnement du profil en cas de défaut d'alimentation /
d'échec PV
Mode d'exécution rapide - exécute le programme 8 fois plus rapidement pour le test / la mise en
service
*Activé uniquement si fonctionnalité = étendue / deux voies.
IM/CM/ED–FR Rev. AB
1 / , 1 / DIN et montés sur place
4 2
La fonction Profil rampe / palier est un générateur de profil de point de
consigne pouvant être utilisé dans n'importe quel contrôle de procédé pour
obtenir un contrôle de consigne encore plus avancé. Un programme de profil
est constitué de rampes (le point de consigne peut être augmenté ou réduit
linéairement jusqu'à la valeur souhaitée) et de paliers (le point de consigne est
maintenu à une valeur fixe pendant une durée prédéfinie).
Remarque. La fonctionnalité de profil n'est pas activée si le niveau de
fonctionnalité = Basique, ou si les modèles d'application bi-boucle sont activés.
7 Niveau avancé
61
