ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
4 Installation
Attention : Choisir un emplacement éloigné des champs électriques et magnétiques puissants. Si cela
s'avère impossible, en particulier dans les applications faisant intervenir des talkie-walkie, réalisez les
connexions à l'aide de câbles blindés avec conduit métallique mis à la terre.
4.1 Emplacement
Au niveau des yeux

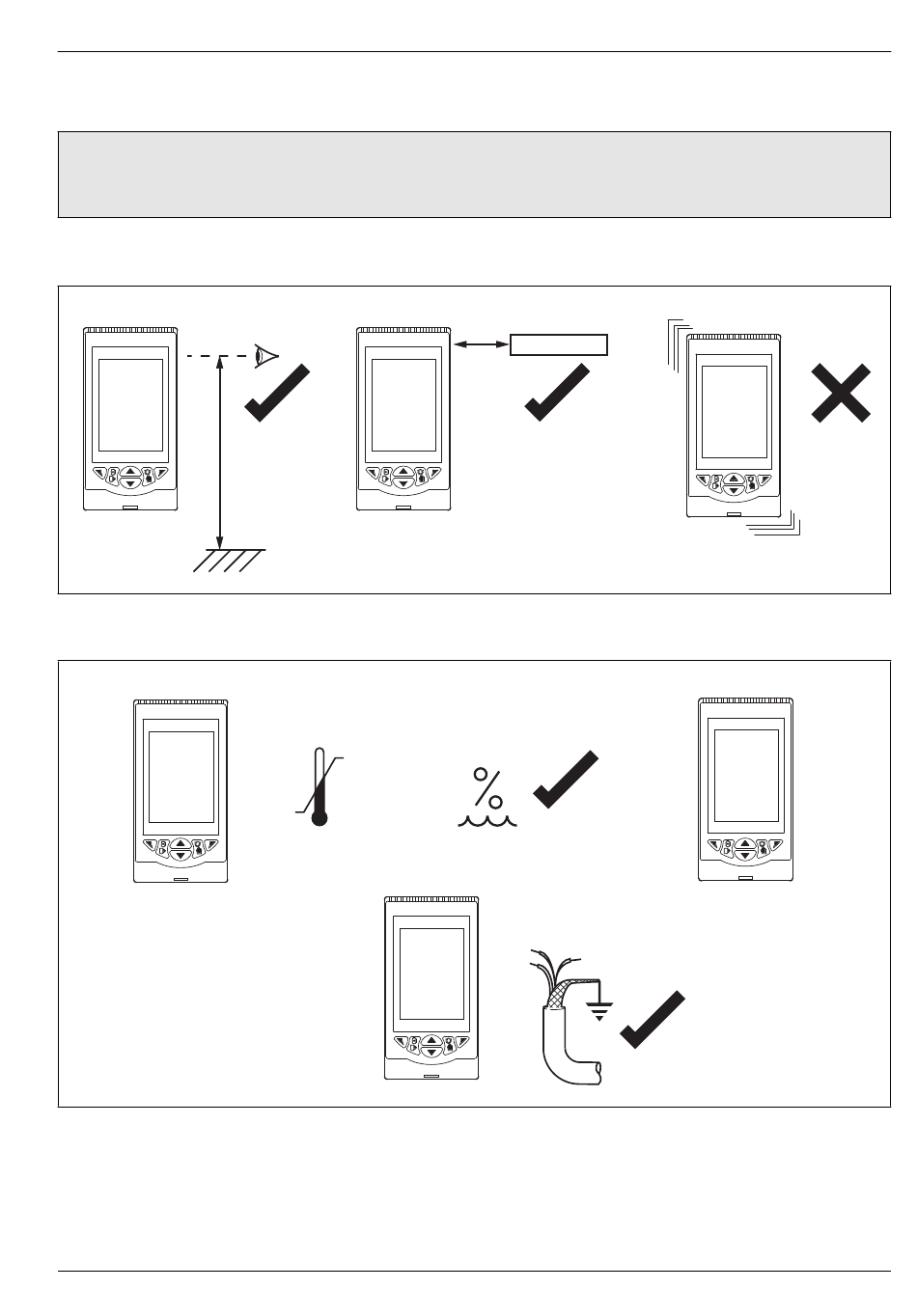

Fig. 4.1 Emplacement (applicable aux CM30, CM50 et CMF310 - CM50 représenté uniquement à titre d'exemple)
Fig. 4.2 Exigences environnementales (applicables aux CM30, CM50 et CMF310 – CM50 représenté uniquement à titre
d'exemple)
IM/CM/ED–FR Rev. AB
1
/
,
1
/
4
2
Limites
de température
Max.
55 °C
(131 °F)
Min.
0 °C
(32 °F)
DIN et montés sur place
Près du capteur
Capteur
Limites
d'humidité
0 à 95 % HR
Utiliser des câbles
blindés
+
4 Installation
Eviter les vibrations
IP66 / NEMA4X
(panneau avant)
IP20 (panneau
arrière)
7
