ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
4.4 Liaisons de cavalier pour sorties
relais - contrôleurs CM30 et CM50
Le réglage par défaut en usine pour l'action du
relais est N/O.
4.4.1 Retrait du contrôleur de son boîtier-
CM30 et CM50
L'ensemble intérieur du ControlMaster doit être retiré de
son boîtier pour accéder aux liaisons de cavalier du contact
de relais.
En ce qui concerne la figure 4.11 :
1. Insérer l'outil d'ouverture du boîtier A (fourni)
dans la fente du panneau avant B, sous les
touches de fonction.
2. Appuyer à fond A puis vers le bas C sur
l'outil d'ouverture du boîtier jusqu'à ce que
l'épaulement de l'outil s'engage dans
l'encoche derrière la plaque avant du
contrôleur.
3. Tirer sur l'outil d'ouverture du boîtier A
pour retirer l'ensemble intérieur du boîtier
D.
Remarque. Si l'outil d'ouverture du boîtier est
égaré, 2 petits
[0,15 pouces]) peuvent être utilisés à la place,
l'un inséré dans la fente du panneau avant et
l'autre faisant levier dans l'encoche sur le
dessous de la plaque avant du contrôleur.
L'encoche est le seul endroit pouvant être
utilisé comme levier : ne pas tenter de lever le
panneau avant depuis un autre endroit.
B
D

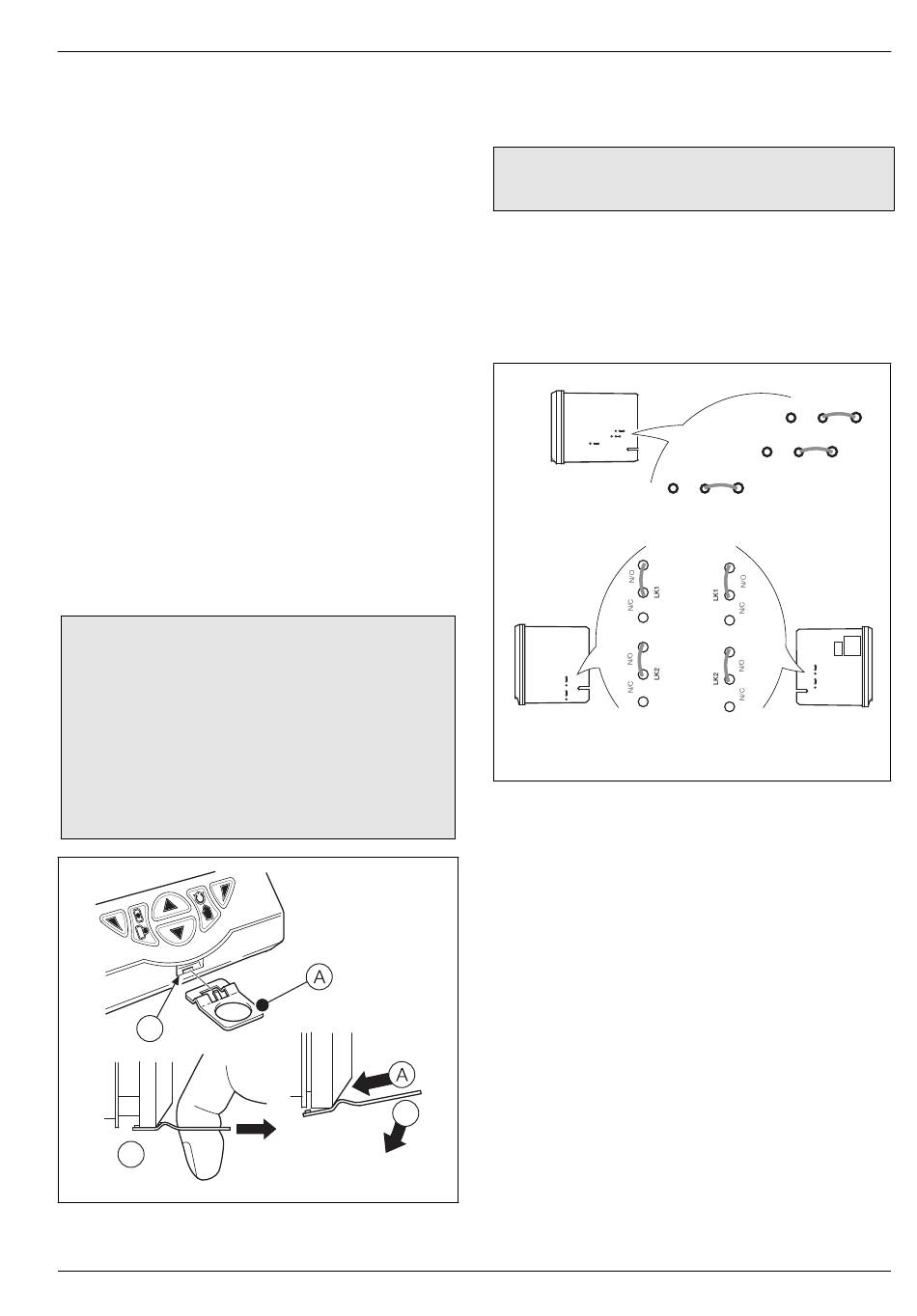

Fig. 4.11 Retrait du contrôleur de son boîtier
IM/CM/ED–FR Rev. AB
1 / , 1 /
4
tournevis plats (4 mm
C
DIN et montés sur place
2
4.4.2 Réinitialisation des liaisons de
cavalier - CM30 et CM50
Remarque. Le réglage par défaut en usine de
toutes les liaisons de cavalier est N/O.
1. Les liaisons associées aux sorties de relais
sont représentées à la Fig. 4.12.
2. Si nécessaire, déplacer la liaison pour
sélectionner l'action de relais requise (N/O
ou N/F).
CM30 Carte d'options 1 / 1a
LK1 = Sortie relais 2
LK2 =Sortie relais 3
LK3 = Sortie relais 4
Carte
option
CM50 1
LK1 = Sortie relais 3
LK2 = Sortie relais 4
Fig. 4.12 Liaisons de cavalier pour sorties de relais
4 Installation
LK1
N/C N/O
LK2
N/C N/O
LK3
N/C N/O
CM50 Carte
standard 1
LK1 = Sortie relais 1
LK2 = Sortie relais 2
