ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,
...Fonctions
Blocs maths
Nº bloc maths
Type bloc
Equation
Moyenne tps
réel
Maint. max
Maint. min
Multiplexeur
Racine carrée
78
1 / , 1 /
4 2
Jusqu'à 8 blocs maths peuvent être configurés. Chaque bloc peut être configuré selon l'un
des 6 types différents (voir Type bloc ci-dessous). La valeur analogique résultante peut être
utilisée comme source pour d'autres blocs de fonction, par exemple Variable de procédé
dans le paramètre Config. perso – voir page 36.
Le numéro du bloc maths (1 à 8).
Sélectionne le type de bloc maths requis.
(Voir page 78 pour le réglage de l'Equation.)

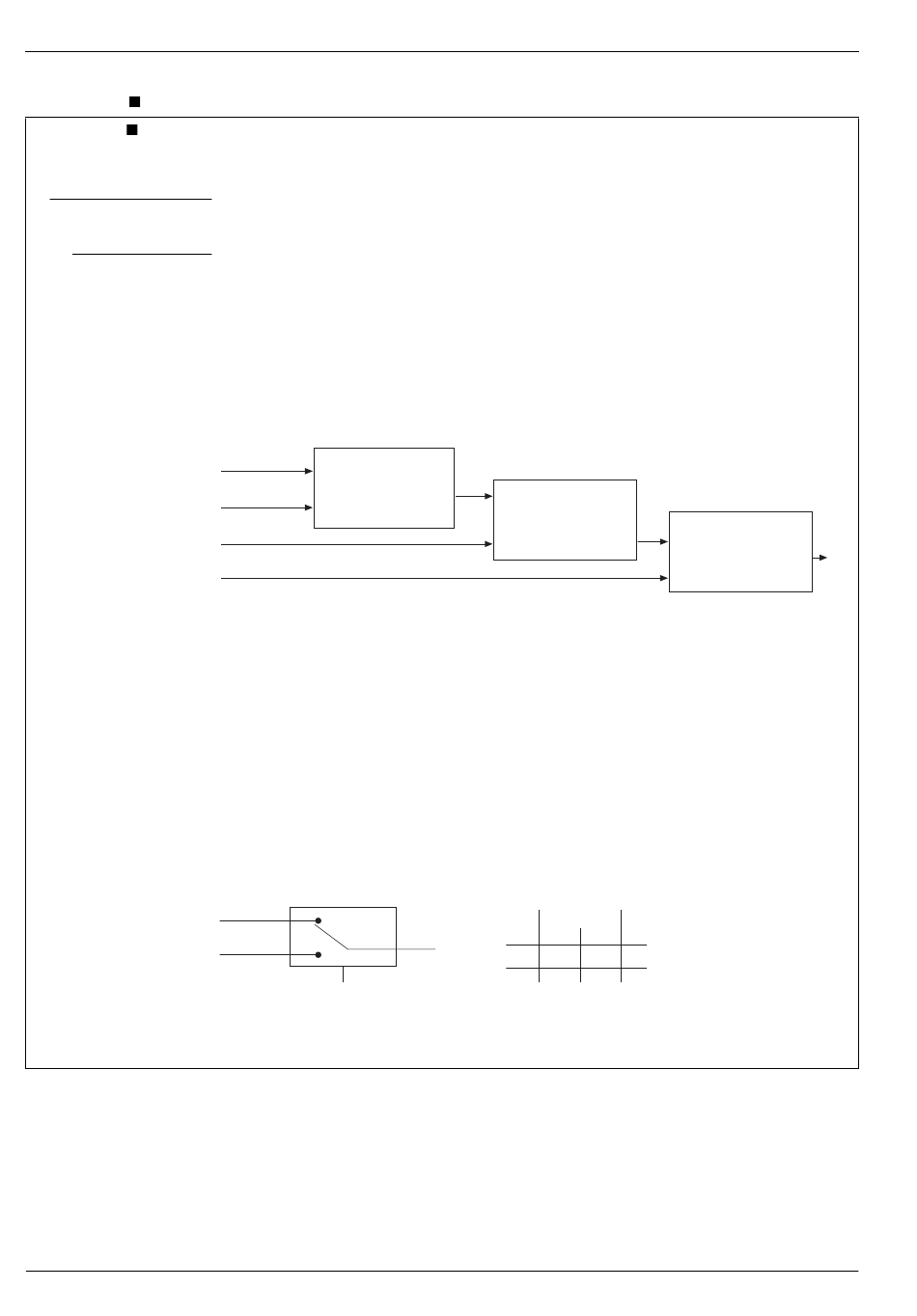

Permet de créer une équation avec un maximum de 4 opérandes et 3 opérateurs. Les
opérandes peuvent être assignés à tout signal analogique ou numérique (voir page 104). Les
signaux numériques ont une valeur de « 0 » ou de « 1 ». A l'exception de l'opérateur médian,
l'équation est traitée dans l'ordre strict de gauche à droite, sans opérateur prioritaire.
Le résultat d'un bloc maths peut servir comme opérande d'un autre bloc maths, ce qui permet
de construire des équations mathématiques plus complexes. Les blocs maths sont traités par
ordre ascendant ; le Bloc maths 1 est traité d'abord, puis le Bloc maths 2, puis de 3 à 8.
Opérateur 1
Opérande 1
Ajouter, soustraire,
Multiplier, diviser
Opérande 2
Sélection min.
Sélection max.
Opérande 3
Opérande 4
(Voir page 78 pour le réglage de Moyenne tps réel.)
Calcule la valeur moyenne d'un paramètre sur une durée configurable par l'utilisateur. La
sortie du bloc maths est mise à jour seulement à la fin de la durée établie. Un signal de
réinitialisation peut être configuré pour redémarrer le calcul de la valeur moyenne.
La valeur moyenne est stockée en cas de panne d'alimentation. Si la durée de la panne
d'alimentation est plus longue que la Durée moyenne (voir page 78), la valeur de sortie du
bloc maths est définie sur zéro.
(Voir page 78 pour le réglage de Maint. max / Maint. min.)
La sortie du bloc maths représente la valeur maximale / minimale du signal depuis sa
réinitialisation.
(Voir page 79 pour le réglage du Multiplexeur.)
Permet de sélectionner 1 signal analogique ou une valeur constante sur 2 à l'aide d'un signal
numérique.
A
B
Sélect.
(Voir page 79 pour le réglage de la Racine carrée.)
Calcule la racine carrée de la valeur des sources sélectionnées. Si l'entrée est inférieure à 0,
la sortie est définie sur zéro et l'état de sortie du bloc maths est réglé sur non valide.
DIN et montés sur place
Opérateur 2
Ajouter, soustraire,
Multiplier, diviser
Sélection min.
Sélection max.
Sélect.
0
Sortie
Sortie
A
7 Niveau avancé
Opérateur 3
Ajouter, soustraire,
Multiplier, diviser
Sélection min.
Sélection max.
1
B
IM/CM/ED–FR Rev. AB
