8.3 Modèles avancés
8.3.1 Action directe / Action directe avec points de consigne distants

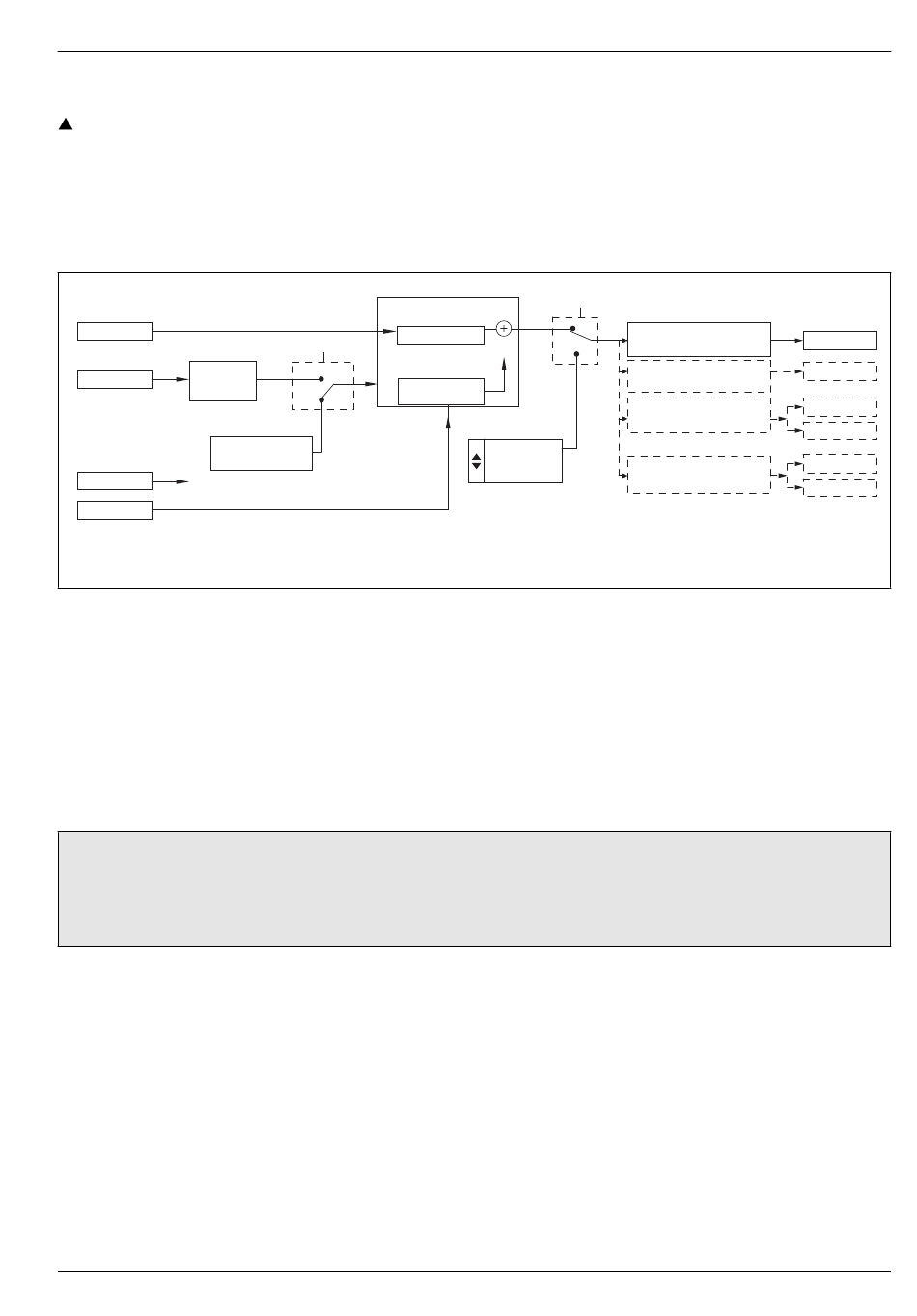

Ce modèle fournit une variable supplémentaire (de perturbation) pondérée par les valeurs d biais et de gain
d'action directe, pour être ensuite ajoutée à la valeur de sortie du contrôleur. En mode manuel, la sortie PID
suit la différence entre la valeur de la sortie de contrôle et le signal d'action directe, afin d'obtenir un
transfert sans heurt vers le mode auto.
AIN 1
PCD
1
x ratio
AIN 4
+ biais
Pt consigne
AIN 3
AIN 2*
1 Action directe avec modèle de point de consigne distant seulement
*La source peut être modifiée dans la configuration Contrôle / Action directe – voir Section 7.4, page 46
8.3.2 Cascade / Cascade avec points de consigne distants
Ce modèle connecte ensemble deux boucles PID afin d'optimiser le contrôle d'une variable maître (boucle)
en manipulant une boucle esclave. Le premier contrôleur (maître) fournit le point de consigne du second
contrôleur (esclave). Les 2 contrôleurs sont liés de façon interne.
La sortie maître peut être pondérée à l'aide du ratio de cascade et des valeurs de biais pour créer la valeur
de point de consigne esclave. Lorsque le mode auto / manuel est changé via le panneau avant ou par un
signal numérique, les contrôleurs maître et esclave changent de mode. En mode manuel, le point de
consigne esclave peut être ajusté par l'utilisateur et la valeur est suivie par le contrôleur maître pour assurer
un transfert sans heurt en mode auto.
Remarques.
Lors de la sélection d'un modèle d'application Cascade, Équation logique 1 est préconfigurée dans le
cadre de Cascade Logic. La modification de cette équation assure le bon fonctionnement du modèle
d'application Cascade.
