ControlMaster CM30, CM50 et CMF310
Contrôleurs de procédé universels,

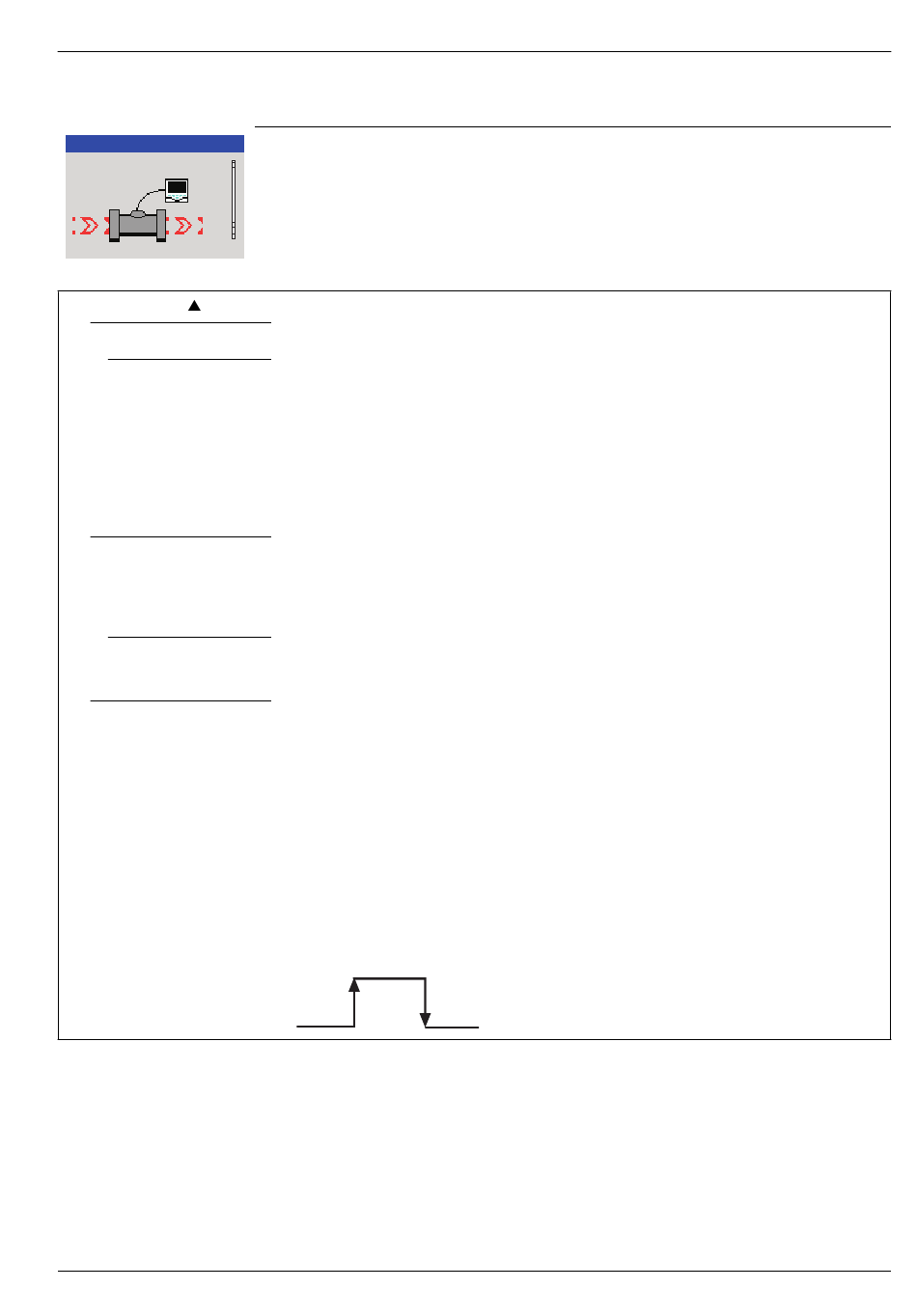

7.7 Totalisateur
Menu
Totalisateur
Quitter Sélect.
Totalisateur 1 (2)
Mode
Off
Analogique
Numérique
Fréquence
Impul.
Source
Sens de décompte
Haut
Bas
Unités
Compteur
Coupure
Marche/Arrêt source
IM/CM/ED–FR Rev. AB
1 / , 1 / DIN et montés sur place
4 2
Deux totalisateurs à 9 chiffres sont fournis. Ceux-ci peuvent être configurés
indépendamment pour totaliser tout signal analogique ou numérique. Quatre
modes de fonctionnement sont fournis.
Dès que possible, le comptage est calculé automatiquement en fonction des
unités de source, des unités de totalisateur et de la plage d'unités de procédé.
Totalisateur désactivé.
Totalisation de tout signal analogique.
Comptage des transitions bas / haut de tout signal numérique (par exemple, entrée ou
alarme numérique), durée minimum d'impulsion >125 ms.
Totalisation d'une entrée de fréquence sur l'entrée analogique 1.
Totalisation d'une entrée d'impulsion sur l'entrée analogique 1.
L'entrée à totaliser. Les entrées disponibles à la sélection dépendent du Mode
sélectionné. Non affiché pour les entrées de fréquence et d'impulsion – voir Annexe A,
page 104 pour la description des sources.
La valeur du totalisateur augmente dans le temps.
La valeur du totalisateur diminue dans le temps.
Les unités (de totalisateur) sont utilisées avec les unités de source et la plage d'unités de
procédé pour calculer automatiquement le comptage (dès que possible). Lorsque les
unités ou le mode requis ne le permettent pas, le comptage doit être calculé
manuellement – voir Section 7.7.1, page 74.
En mode Analogique, ceci représente les décomptes (en unités de volume) / seconde
lorsque la source est à sa valeur de procédé haute.
En mode Numérique, Fréquence et Impulsion, cela représente le nombre d'unités de
totalisateur (volume) / impulsion
La valeur d'entrée la plus basse (en unités de procédé) à laquelle le totalisateur cesse de
compter.
La source requise pour arrêter et démarrer le totalisateur. La sélection se fait sur le front
d'impulsion montant.
Démarrage Arrêt
7 Niveau avancé
73
