Connecteurs du panneau arrière
6.2.2
Connecteurs du panneau arrière

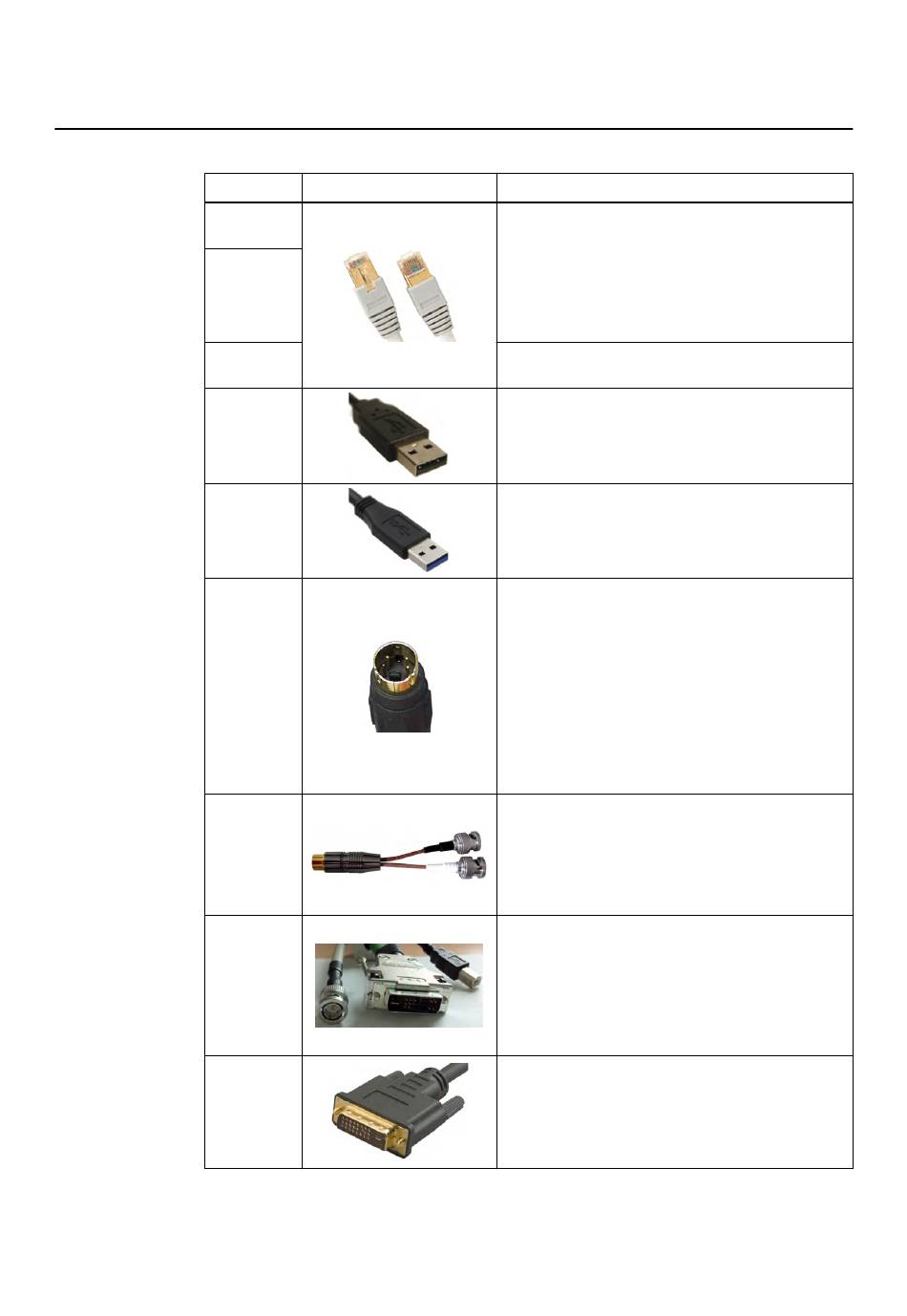

Câbles de connexion compatibles
Port
Réseau de
l'hôpital
Données
peropératoi-
res
Unité de sui-
vi
USB 2.0
USB 3.0
Entrée S-Vi-
deo
Câble de dé-
rivation S-Vi-
deo Brainlab
Microscope
Sortie vidéo
82
Exemple
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
Manipulation
Port Ethernet pour la connexion au réseau de l'hôpi-
tal ou à des sources de données peropératoires (câ-
ble réseau Cat 5e RJ45 min. pour un réseau de
1 Go max.).
Un taquet situé sur le dessus s'enclenche lors de la
connexion au port. Lorsque vous retirez le connec-
teur, abaissez ce taquet puis tirez le connecteur.
Port Ethernet pour la connexion d'une unité de suivi.
Ports USB pour la connexion de dispositifs USB 2.0
passifs pour le transfert des données du patient.
Ports USB pour la connexion de dispositifs USB 3.0.
Pour interagir avec la vidéo du logiciel Brainlab,
connectez une source S-Video à l'aide d'un mini-câ-
ble coaxial 26 AWG (max. 5 m) avec fiche Mini-DIN
Hosiden au câble de dérivation S-Video Brainlab.
Alignez soigneusement le bouton en plastique avant
de brancher le câble. Ce connecteur ne peut pas
être verrouillé.
Utilisez uniquement des connecteurs Mini-DIN Hosi-
den 4 broches. Des connecteurs semblables pour-
raient convenir en apparence, mais ils pourraient
endommager l'équipement.
Il permet de connecter des sources S-Video au cha-
riot pour moniteur.
Branchez le connecteur BNC noir au port d'entrée
S-Video Y sur le panneau de connexion. Branchez
le connecteur BNC blanc au port d'entrée S-Video C
sur le panneau de connexion.
Connectez des microscopes uniquement à l'aide
d'un câble pour microscope Brainlab. Branchez le
câble en raccordant tous les connecteurs (DVI-I,
USB, CVBS) au port correspondant.
Pour des informations plus détaillées sur l'intégra-
tion de microscopes, consultez le Guide d'utilisa-
tion des instruments correspondant.
La sortie vidéo peut également être utilisée pour la
connexion DVI.
REMARQUE : ce câble n'est pas fourni par Brain-
lab.
