Connexions
3.4.2 Connecteurs du panneau arrière

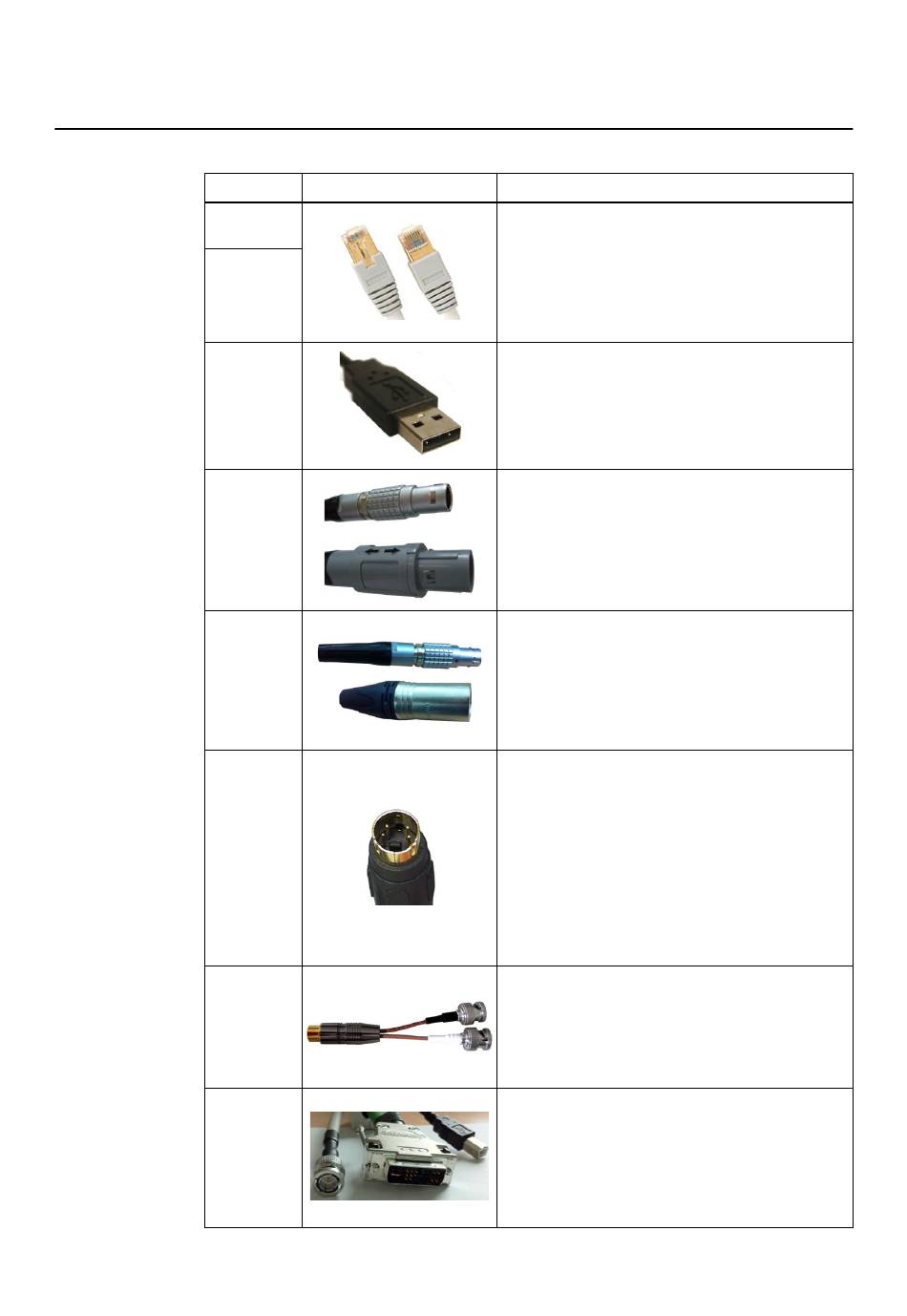

Câbles de connexion compatibles
Port
Réseau hô-
pital
Données
peropératoi-
res
USB
Caméra
Unité de sui-
vi EM
Entrée S-vi-
déo
Câble de dé-
rivation S-Vi-
deo
Microscope
46
Exemple Manipulation
Port Ethernet pour la connexion au réseau de l'hôpi-
tal ou à des sources de données peropératoires (câ-
ble réseau Cat 5e RJ45 min. pour un réseau de
1 Go max.).
Un taquet situé sur le dessus s'enclenche lors de la
connexion au port. Lorsque vous retirez le connec-
teur, abaissez ce taquet puis tirez le connecteur.
Ports USB pour la connexion de dispositifs USB 2.0
passifs pour le transfert des données du patient.
Branchez le chariot pour caméra à l'aide du câble
de la caméra Brainlab en utilisant le port LEMO.
Branchez le câble de la caméra jusqu'à ce qu'il se
verrouille. Tirez légèrement au niveau du connec-
teur pour voir s'il est verrouillé. Pour déverrouiller le
connecteur, tirez la baïonnette puis débranchez le
connecteur.
Pour un système Kick EM, connectez l'unité de sui-
vi EM à l'aide d'un câble EM Brainlab en utilisant le
port LEMO.
Branchez le câble EM jusqu'à ce qu'il se verrouille.
Tirez légèrement au niveau du connecteur pour voir
s'il est verrouillé. Pour déverrouiller le connecteur, ti-
rez la baïonnette puis débranchez le connecteur.
Pour interagir avec la vidéo du logiciel Brainlab,
connectez une source S-Vidéo à l'aide d'un mini-câ-
ble coaxial 26 AWG (max. 5 m) avec fiche Mini-Din
Hosiden au câble de dérivation S-Vidéo Brainlab.
Alignez soigneusement le bouton en plastique avant
de brancher le câble. Ce connecteur ne peut pas
être verrouillé.
Utilisez uniquement des connecteurs Mini-Din Hosi-
den 4 broches. Des connecteurs semblables pour-
raient convenir en apparence, mais ils pourraient
endommager l'équipement.
Il permet de connecter des sources S-Vidéo au sys-
tème Kick.
Branchez le connecteur BNC noir au port d'entrée
S-Vidéo Y sur le panneau de connexion. Branchez
le connecteur BNC blanc au port d'entrée S-Vidéo C
sur le panneau de connexion.
Connectez des microscopes uniquement à l'aide
d'un câble pour microscope Brainlab. Branchez le
câble en raccordant tous les connecteurs (DVI-I,
USB, CVBS) au port correspondant.
Pour des informations plus détaillées sur l'intégra-
tion de microscopes, voir le Guide d'utilisation des
instruments correspondant.
