Assemblage du chariot pour moniteur
Étape
3.

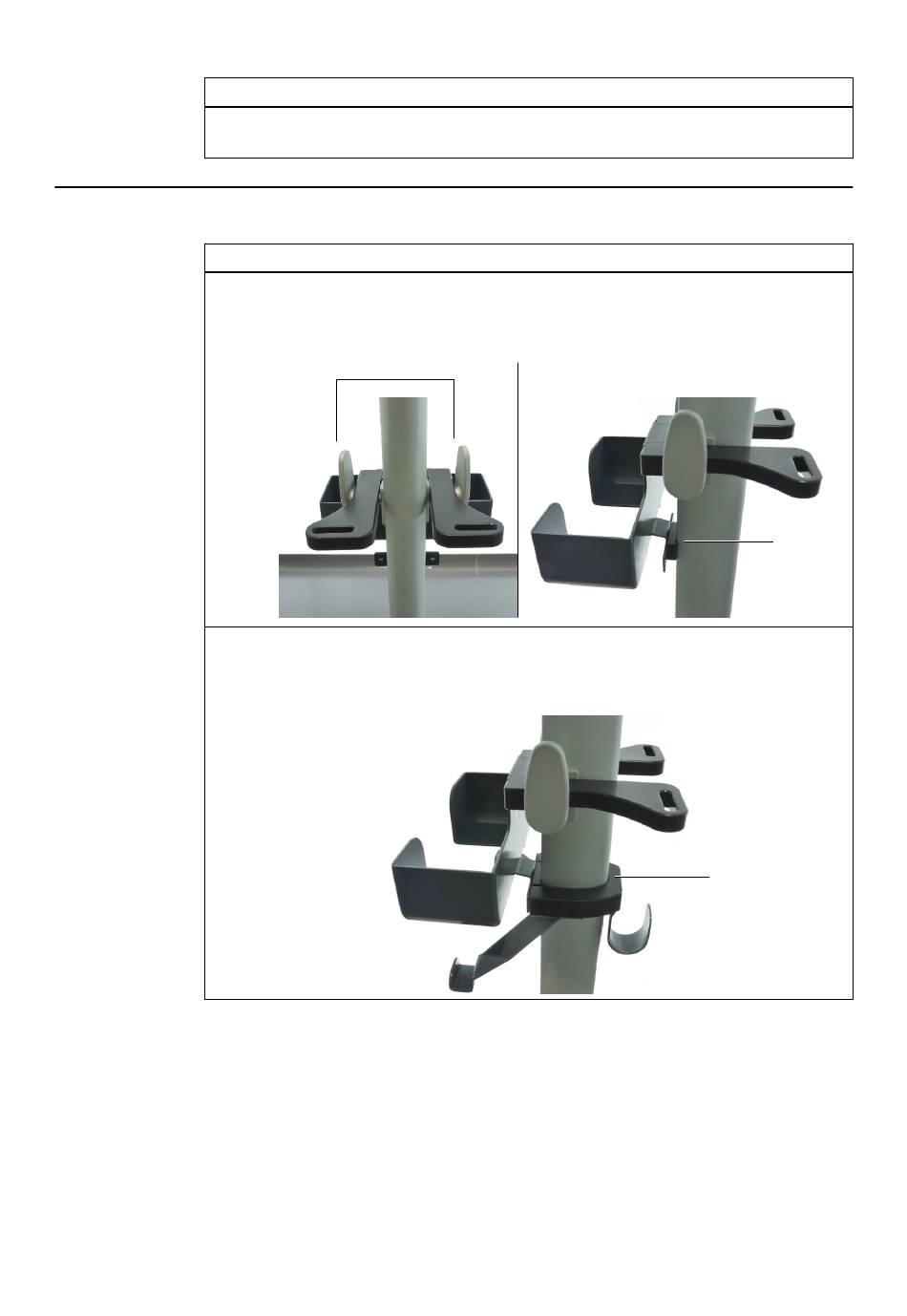

Fixer le support Kick EM au chariot pour moniteur Kick
Étape
1.
2.
98
Fixez le câble du moniteur sur le moniteur et fixez les goupilles de verrouillage ③.
Une fois la fixation effectuée, fermez le cache situé à l'arrière du moniteur ②.
Placez la partie supérieure du support Kick EM sur les crochets ① du montant du moni-
teur Kick. Ce faisant, vérifiez le positionnement des rainures du support à l'arrière du
montant du moniteur ②.
①
Fixez la partie inférieure ③ du support Kick EM. Il doit y avoir suffisamment de friction
entre les deux composants pour maintenir temporairement en place l'extrémité inférieure
du support.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
②
③
