Caméra

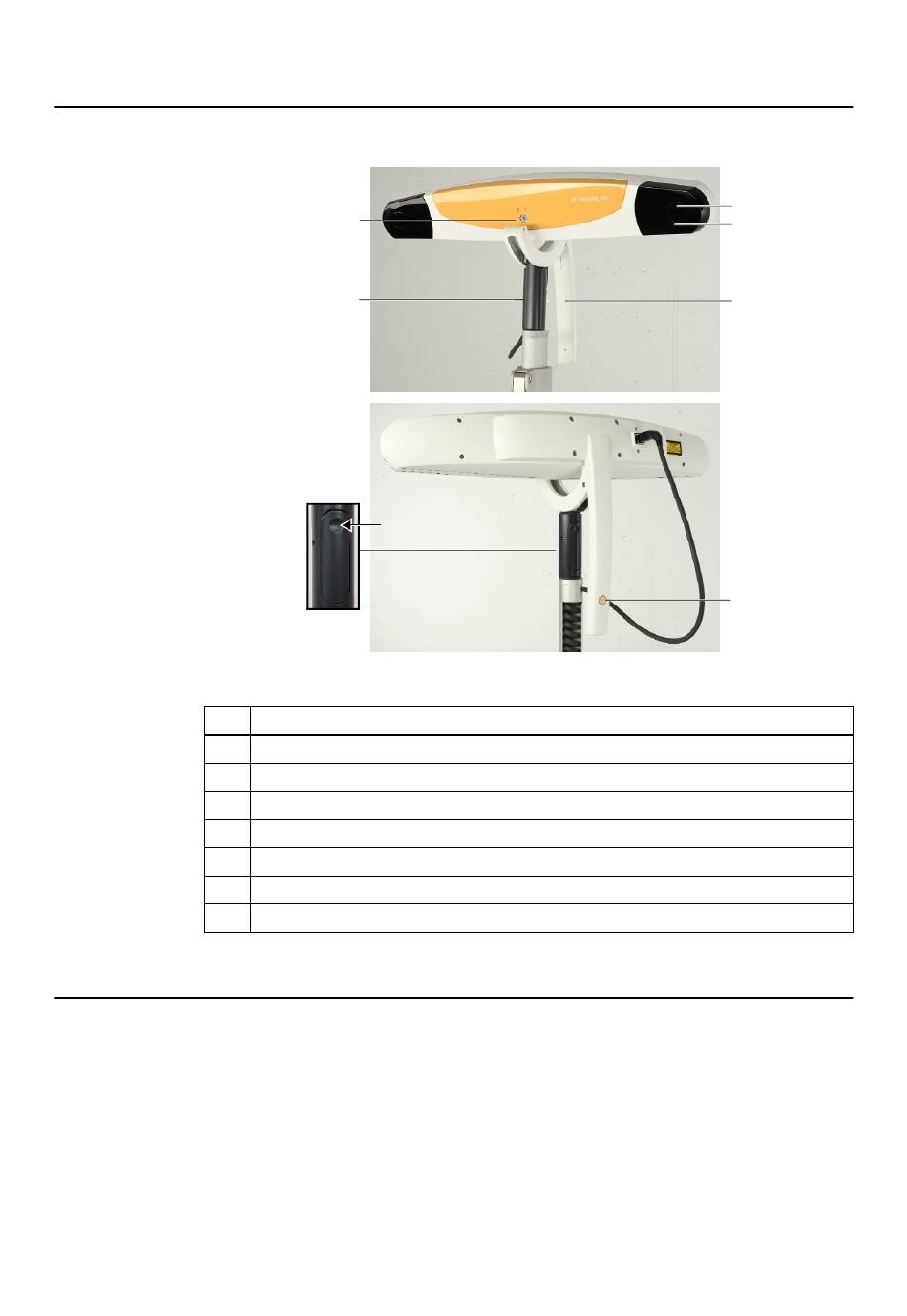

Composants de la caméra Vega
N°
①
②
③
④
⑤
⑥
⑦
REMARQUE : aucune pièce de la caméra ne peut être réparée par l'utilisateur.
Barrette LED infrarouge
La barrette LED infrarouge se trouve autour de l'anneau interne des lentilles.
La barrette LED infrarouge est un « produit LED de classe I ».
Ne regardez pas directement dans la barrette LED infrarouge si vous vous trouvez à moins de
15 cm.
40
③
②
①
Composant
Levier de déverrouillage de la caméra
Poignée de caméra
Laser de positionnement
Filtre d'éclairage
Lentille
Poignée de réglage de la caméra
Déclencheur laser
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
Figure 10
④
⑤
⑥
⑦
