Câblage
4.3 Câblage
Informations générales
Cette section contient des informations sur le branchement des câbles du chariot pour caméra.
Précautions de câblage
Risque de décharge électrique : Ne connectez/déconnectez ni ne touchez pas les fiches des
câbles lorsque le chariot pour caméra est sous tension.
Avertissement
Vous ne devez connecter au chariot pour caméra qu'un équipement spécifié par Brainlab
ou déclaré compatible par Brainlab.
Câble d'équipotentialité (jaune/vert)
• Il permet d'égaliser les potentiels entre les différentes parties métalliques susceptibles d'être
touchées simultanément.
• Il permet de réduire les différences de potentiel pouvant survenir pendant le fonctionnement
entre les dispositifs électromédicaux et les éléments conducteurs d'autres objets.
Avant toute utilisation, raccordez le câble d'équipotentialité au chariot pour caméra et à la prise
murale correspondante.
Raccorder le chariot pour caméra à la station d'accueil
Étape
1.
2.
3.
4.
5.
42
Assurez-vous que la station d'accueil est hors tension.
Branchez le câble Ethernet à la station d'accueil.
Utilisez exclusivement le câble Ethernet fourni avec le dispositif pour le raccorder à une
station d'accueil, puis connectez directement les deux dispositifs en utilisant les ports dé-
diés, comme indiqué par le marquage.
Branchez le câble Ethernet au port Network (Réseau) du chariot pour caméra ③.
REMARQUE : connectez uniquement des dispositifs compatibles CEI au port Network
(Réseau) (p. ex. le chariot pour moniteur Kick 2).
Branchez le chariot pour moniteur à une prise murale.
Mettez le chariot pour caméra sous tension en branchant le cordon d'alimentation sec-
teur à la prise du chariot pour caméra ③ puis à la prise murale.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2

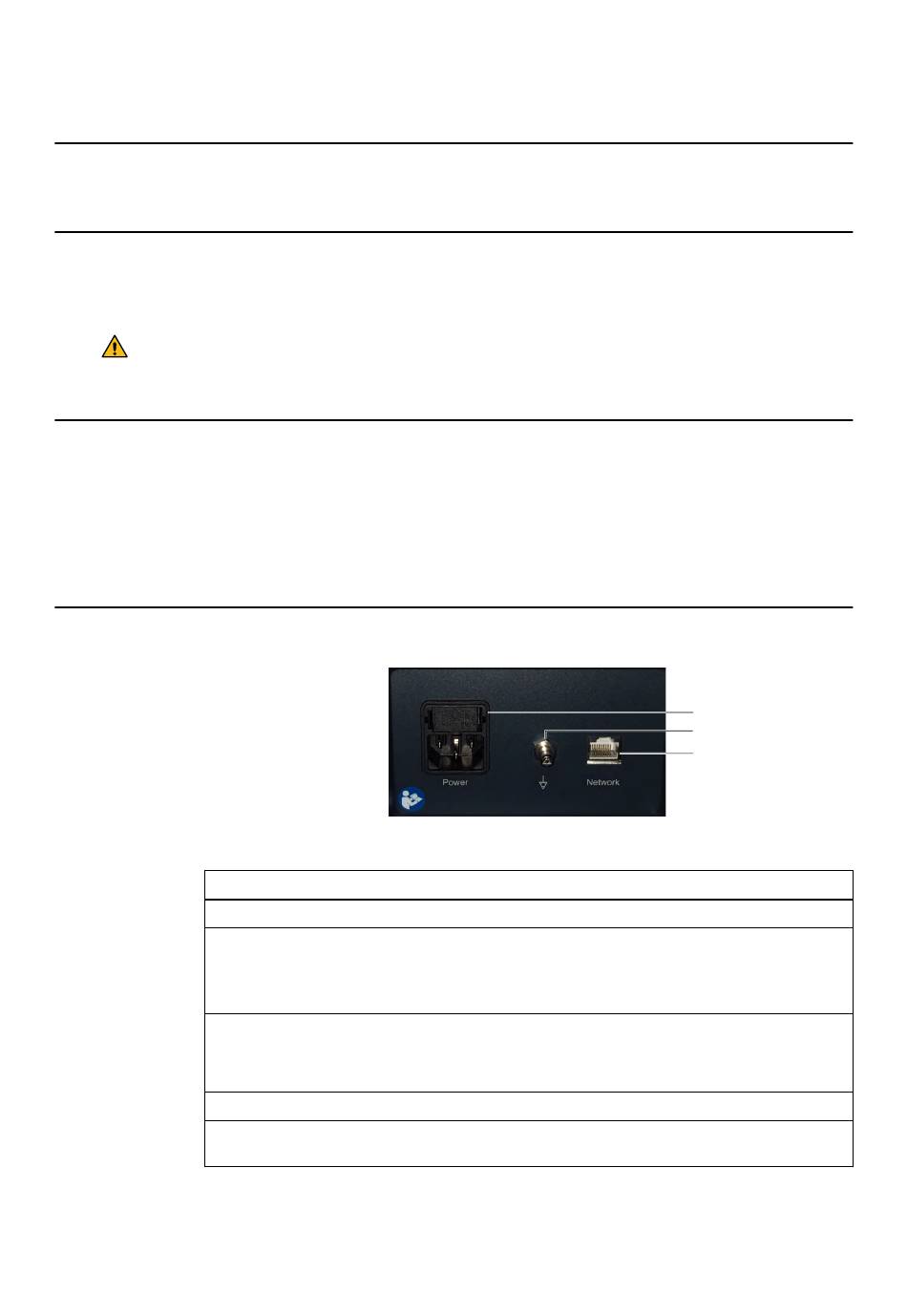

Figure 11
①
②
③
