ASSEMBLAGE, TRANSPORT ET RANGEMENT

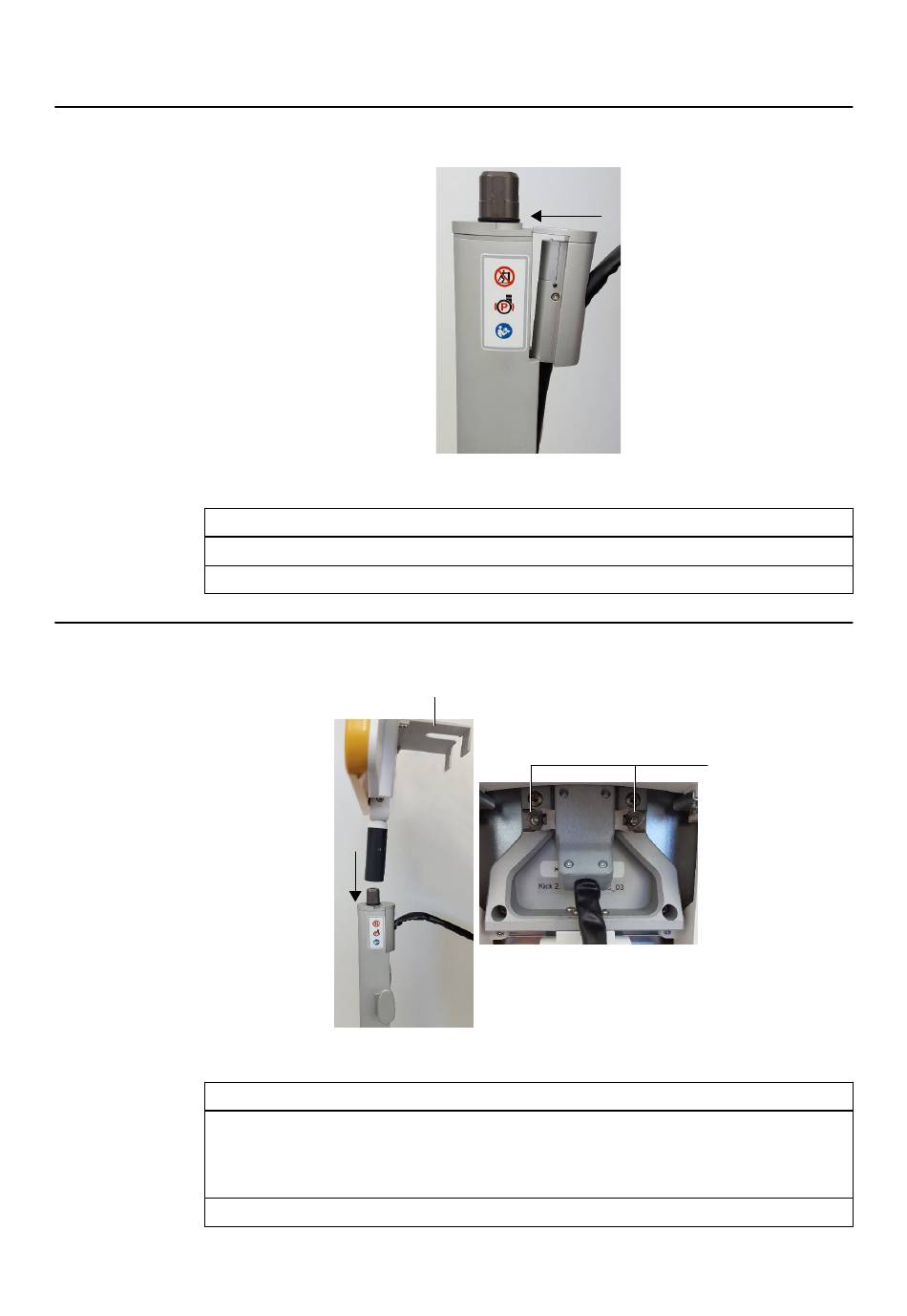

Fixer le câble sur le montant
Étape
1.
2.
Fixer le moniteur
Étape
1.
2.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
Acheminez le câble du moniteur vers le haut, dans le canal du montant du moniteur.
Insérez le clip du câble dans l'encoche correspondante du montant.
①
Tout en maintenant le cadre du moniteur et la poignée du moniteur, faites glisser cette
dernière sur l'extrémité du montant du moniteur ①.
Un clic se fait entendre au niveau du levier de déverrouillage lorsque le moniteur est bien
fixé.
Ouvrez le cache situé à l'arrière du moniteur ②.
Figure 48
②
Figure 49
③
