ASSEMBLAGE, TRANSPORT ET RANGEMENT
Étape
3.
4.
5.
6.
7.
8.
9.
Emballer l'unité de suivi EM avec le bras de positionnement dans les coffrets de transport
Étape
1.
2.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
Débranchez le câble du générateur de champ EM et les deux connecteurs du câble EM
de la station d'accueil EM.
Rangez la station d'accueil EM dans la partie inférieure du coffret de transport ④.
Tout en maintenant le générateur de champ EM ③, tirez sur le mécanisme de déver-
rouillage ② sur la plaque de fixation du générateur de champ EM ① pour désolidariser
le générateur de champ EM.
Rangez le générateur de champ EM dans la partie inférieure du coffret de transport ⑤.
Rangez tous les câbles dans la partie inférieure du coffret de transport ⑥.
Replacez la partie supérieure du coffret de transport ⑧.
Défaites les bandes Velcro de la plaque de fixation du générateur de champ EM et ran-
gez-les dans la partie supérieure du coffret de transport ⑨.
Placez les instruments non stériles dans le coffret pour instrument non stérile ⑪.
Placez le coffret pour instrument non stérile ⑪ dans le coffret de transport ⑩.
⑦
⑥
⑤
④
③
②
①
Défaites les bandes Velcro du chariot pour moniteur puis retirez l'alimentation électri-
que EM.
Placez l'alimentation électrique dans la position définie dans le coffret de transport ⑦.
Désolidarisez la station d'accueil EM de la table d'opération ou du support Kick EM.

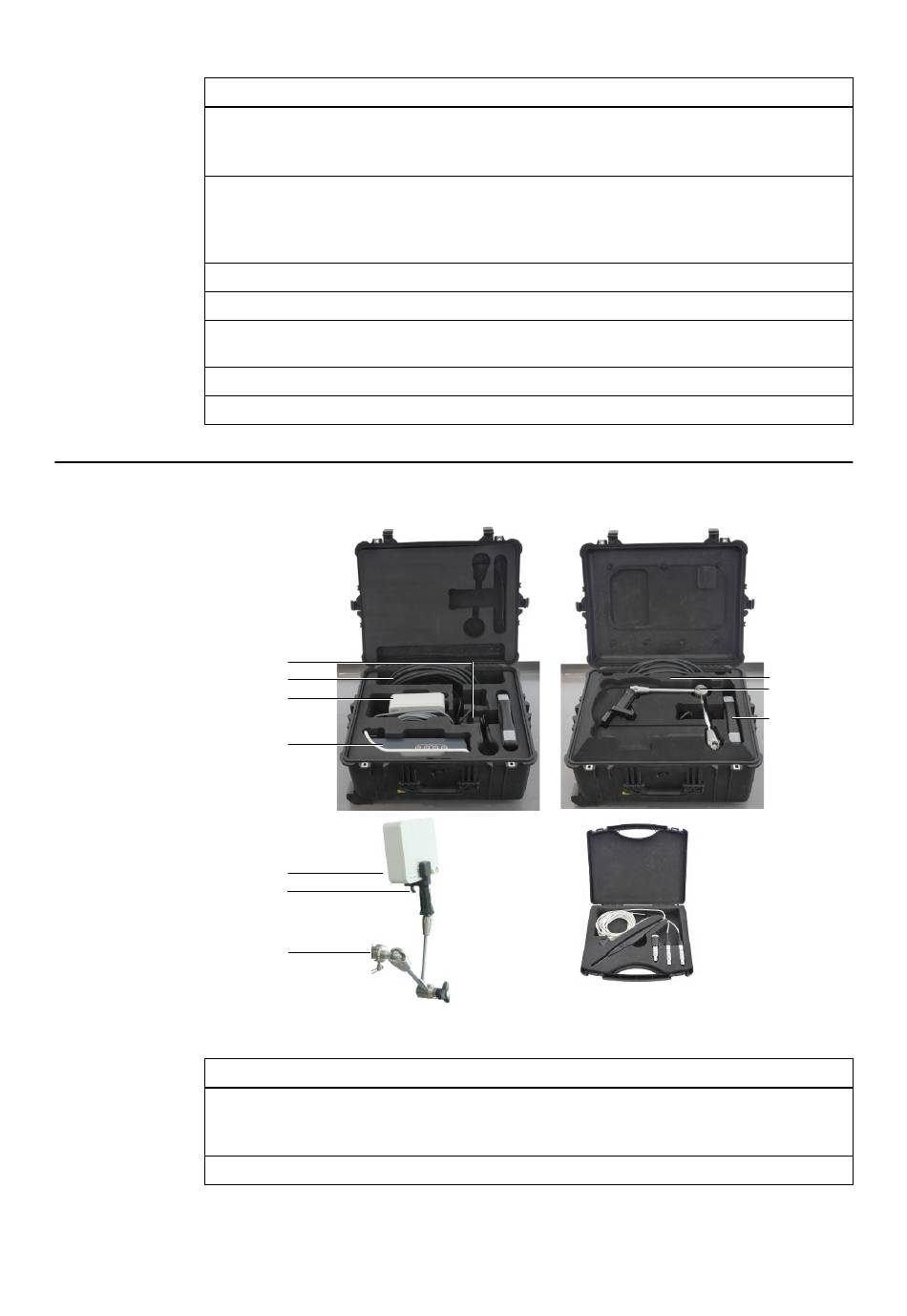

Figure 57
⑧
⑨
⑩
⑪
