UNITÉ DE SUIVI EM
N°
①
②
③

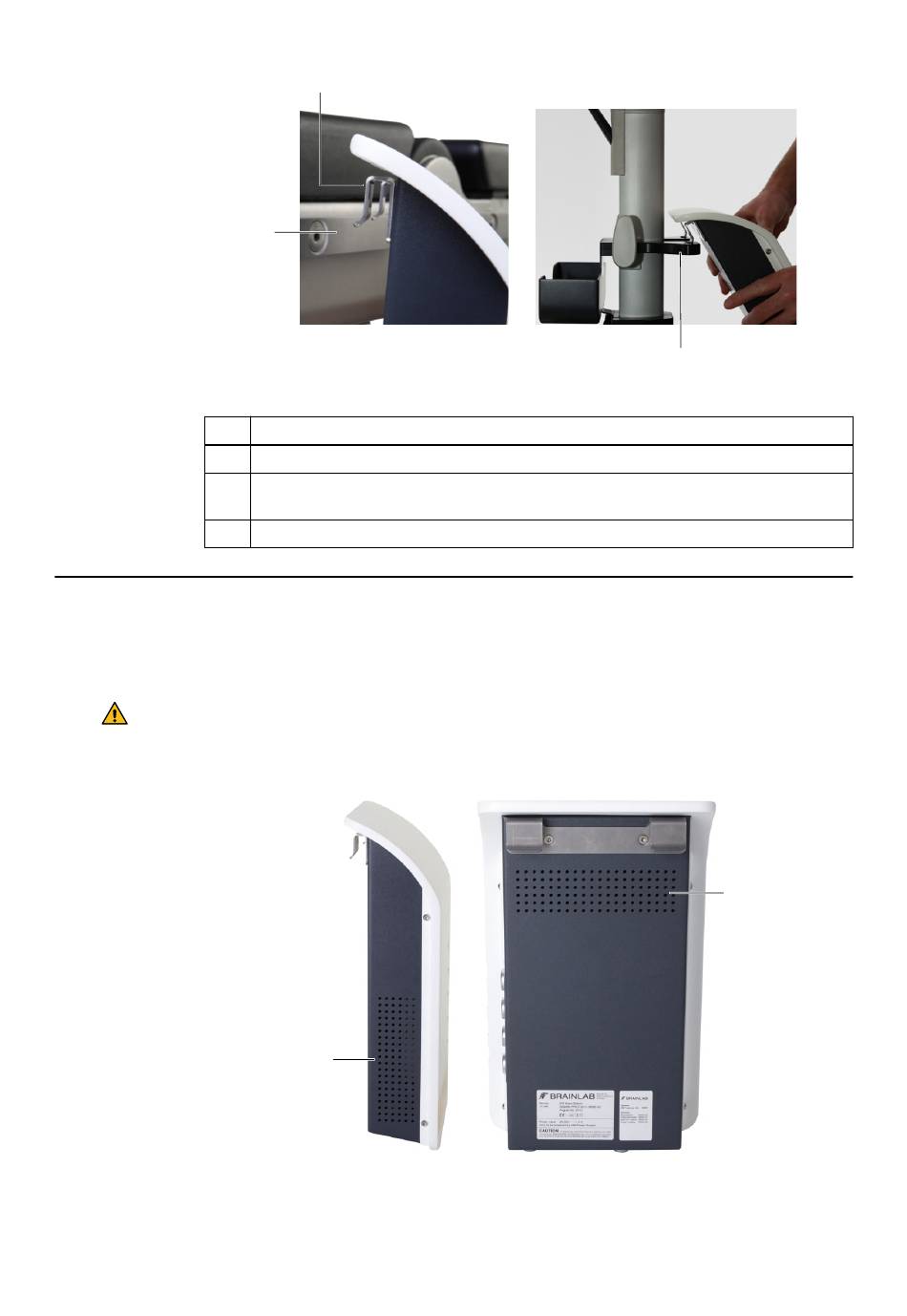

Ventilation de la station d'accueil EM
Le générateur de champ EM ne nécessite aucun refroidissement actif.
La station d'accueil EM utilise deux ventilateurs pour le refroidissement de ses composants
électroniques internes.
Avertissement
N'obstruez pas les ouvertures de ventilation de la station d'accueil EM.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
②
①
Composant
Rail de la table d'opération
Suspension de montage de la station d'accueil EM (montage sur le rail de la table
d'opération)
Montage sur le support Kick EM
①
②
Figure 31
③
Figure 32
③
④
