CHARIOT POUR CAMÉRA
4.2 Chariot pour caméra
Informations générales
Pour obtenir une bonne position de suivi, ajustez la hauteur de la caméra à l'aide du montant
télescopique et/ou faites-la pivoter autour des axes vertical et horizontal.
L'indication médicale prévue dépend du logiciel d'application traitant les données de suivi
fournies. Pour plus de détails, consultez la documentation relative à la station de navigation.
Avertissement
La caméra est un dispositif optique extrêmement sensible. Manipulez-la avec soin.
Suivi optique
Le suivi optique est obtenu grâce à une caméra qui émet et détecte des flashs de lumière
infrarouge.
• Positionnez la caméra de sorte que la zone d'intérêt soit visible.
• Les éléments réfléchissants, fixés aux étoiles de référence sur le patient et aux instruments,
renvoient les signaux infrarouges à la caméra.
• Les signaux réfléchis provenant des éléments réfléchissants sont capturés et numérisés par
chaque lentille de caméra, avec un angle différent.
• Les applications du logiciel Brainlab utilisent les données de la caméra pour calculer les
positions tridimensionnelles relatives des instruments et des étoiles de référence fixées au
patient.
Composants
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
④
③
②
①

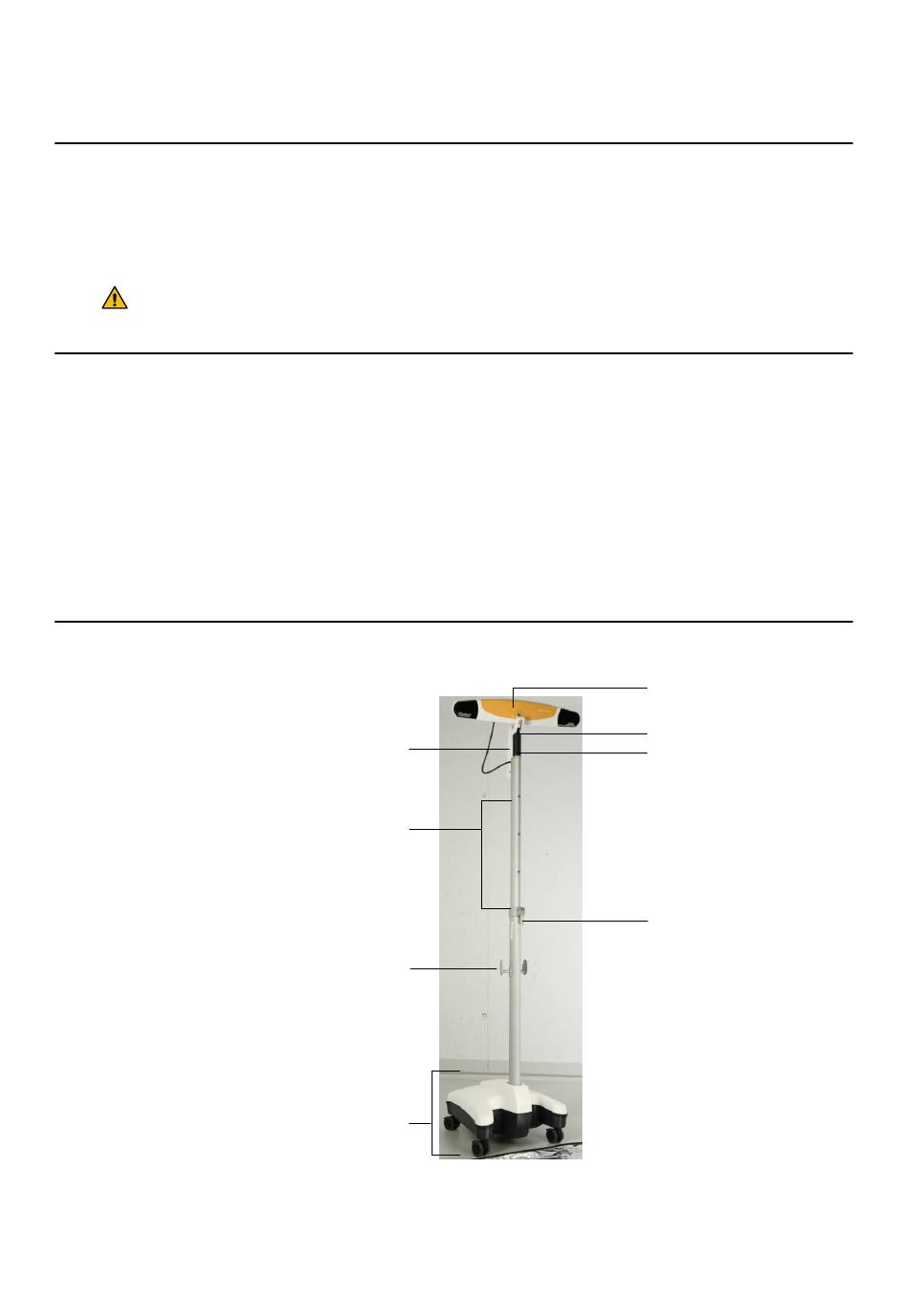

Figure 8
⑤
⑥
⑦
⑧
