UNITÉ DE SUIVI EM
Composant
Stylet EM

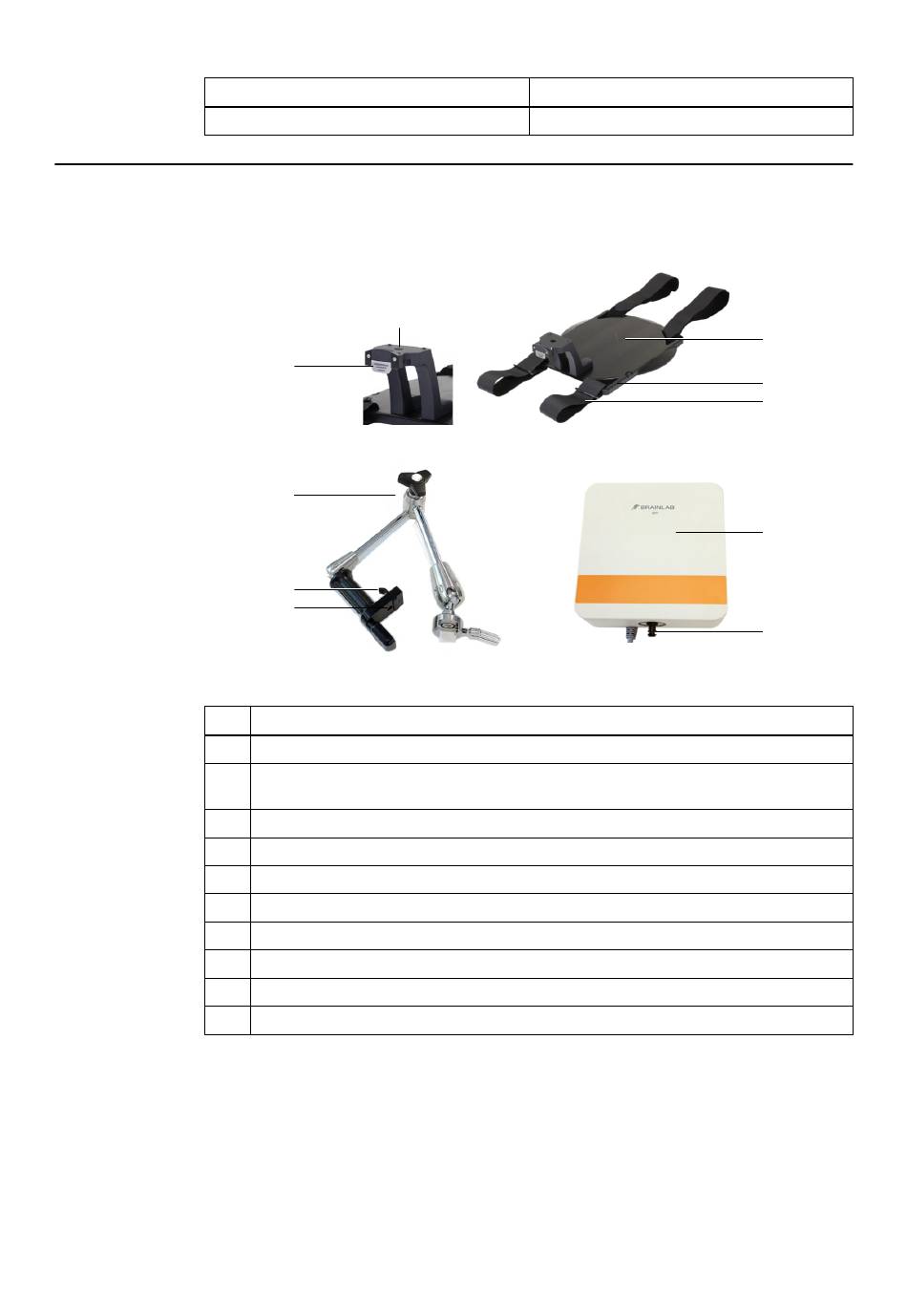

Générateur de champ EM avec plaque de fixation et bras de positionnement
Le générateur de champ EM peut être fixé à la plaque de fixation ou au bras de positionnement
pendant l'intervention chirurgicale.
N°
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
⑤
④
③
②
①
Composant
Interface de fixation pour le bras de positionnement du générateur de champ EM
Mécanisme de déverrouillage pour le bras de positionnement du générateur de champ
EM
Bras de positionnement du générateur de champ EM
Mécanisme de déverrouillage pour la plaque de fixation du générateur de champ EM
Interface de fixation pour la plaque de fixation du générateur de champ EM
Plaque de fixation du générateur de champ EM
Fixation de la bande Velcro
Bande Velcro
Générateur de champ EM
Pièce de fixation du générateur de champ EM
Numéro d'article
18097
Figure 18
⑥
⑦
⑧
⑨
⑩
