ASSEMBLAGE, TRANSPORT ET RANGEMENT
7.4.3 Désassemblage du chariot pour caméra
Avant de commencer
Tenez compte du poids des composants avant de commencer le montage et le démontage.
Pendant le montage et le démontage, seules les personnes qui en sont physiquement capables
doivent soulever les composants du chariot pour caméra (p. ex. pas une femme enceinte).
Posez la housse de protection sur la caméra avant le démontage.
Préparer le chariot pour caméra pour le transport
Étape
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
① ②
Débranchez le cordon d'alimentation secteur puis désolidarisez-le de la station d'accueil.
Réglez le bras télescopique de la caméra à sa hauteur minimale.
Débranchez le câble de la caméra de la caméra.
Appuyez sur le levier de déverrouillage situé sur la poignée de caméra et retirez la camé-
ra du montant.
Tirez le clip du câble de la caméra vers l'arrière pour débrancher le câble en spirale du
montant.
Si nécessaire, étirez doucement le câble en spirale vers le haut jusqu'à ce qu'il se déta-
che du canal du montant sans forcer.
Tirez le levier de fixation du montant vers le haut et retirez le montant télescopique de la
caméra de la base du chariot pour caméra.
Placez le montant dans le sac en bandoulière.

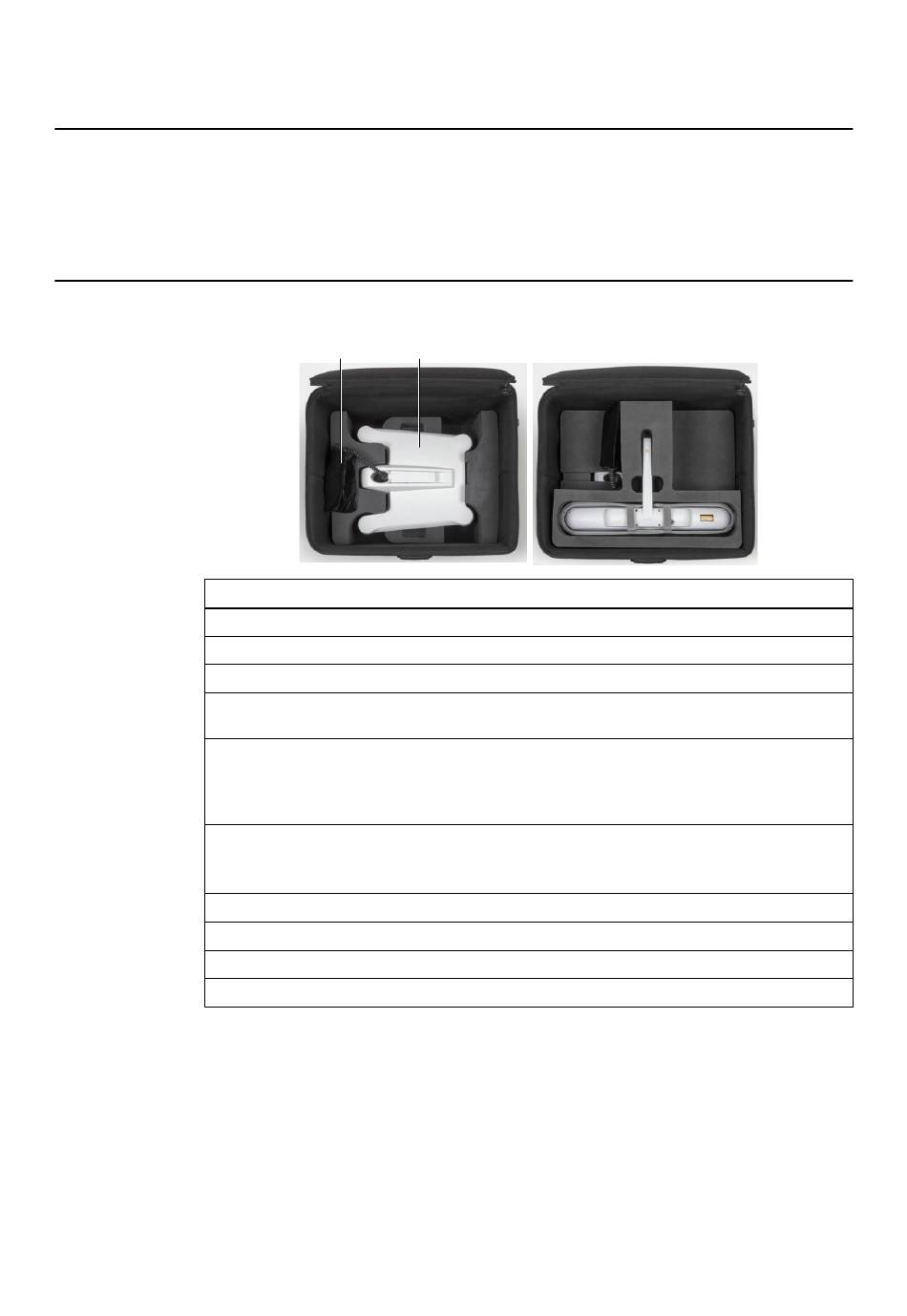

Placez la base du chariot pour caméra dans le coffret correspondant ②.
Couvrez le connecteur métallique du câble en spirale avec le sac en tissu ① fourni.
Placez l'insert en mousse par-dessus la base puis insérez la caméra ③.
Fermez bien la fermeture éclair du coffret de transport.
③
