ASSEMBLAGE, TRANSPORT ET RANGEMENT

7 ASSEMBLAGE,
TRANSPORT ET
RANGEMENT
7.1 Assemblage du chariot pour caméra
Procédure d'assemblage
Étape
1.
2.
3.
4.
REMARQUE : vous trouverez des descriptions détaillées de chaque étape dans cette section.
Fixer le montant
Étape
1.
2.
Guide d'utilisation technique et du système Rév. 1.5 Station de navigation Kick 2
Insérez le montant télescopique de la caméra dans la base du chariot pour caméra.
Fixez le câble en spirale en haut du montant télescopique de la caméra.
Fixez la caméra sur le montant télescopique de la caméra.
Fixez le câble de la caméra sur la caméra.
②

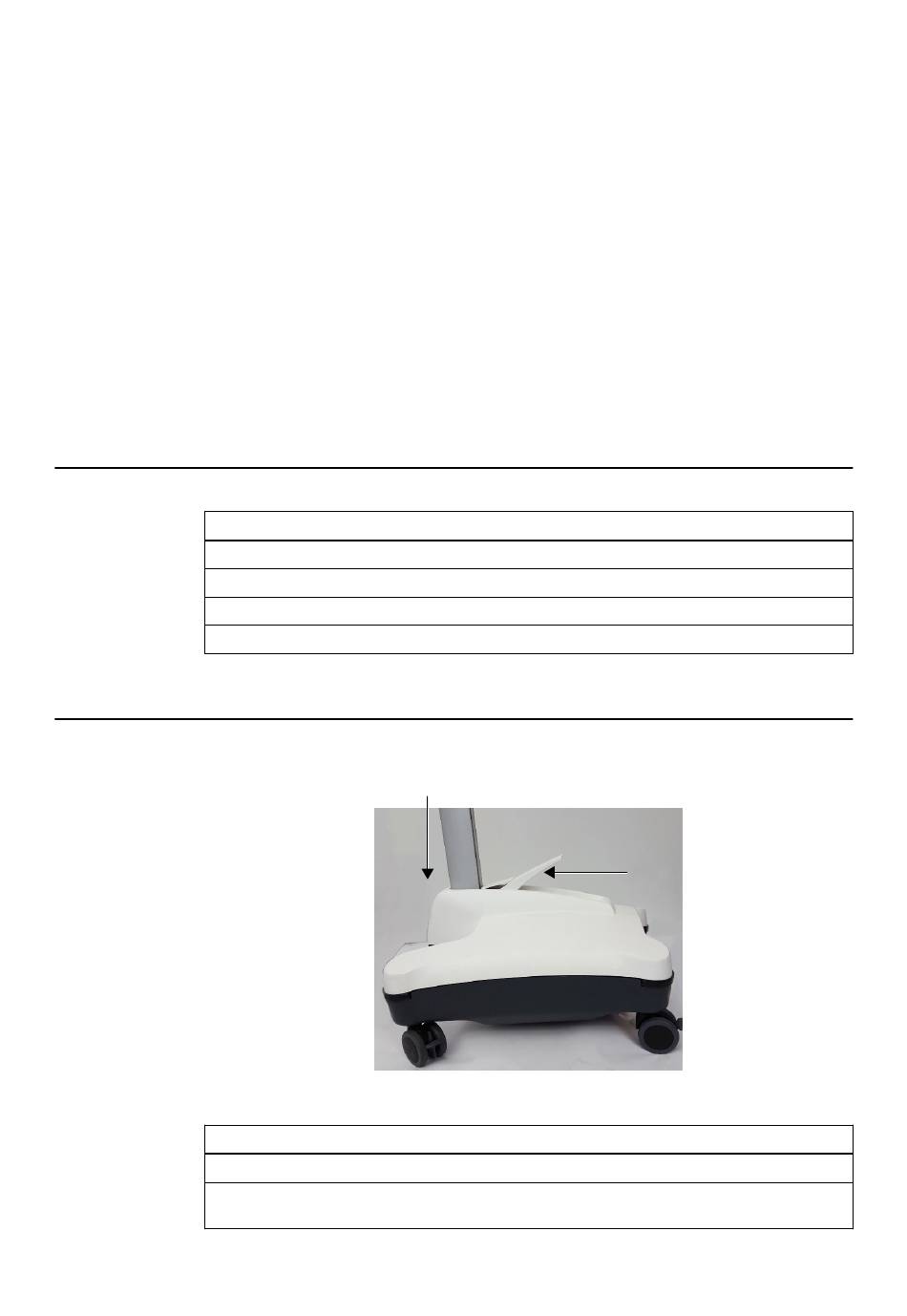

Soulevez le levier de fixation du montant ①.
Éloignez le câble en spirale puis faites glisser la partie inférieure du montant télescopique
dans la base du chariot pour caméra ②.
①
Figure 45
93
