6.2 Surveillance des défauts à la terre
Les formes de courant surveillées ont également une grande influence sur la précision de
mesure. Pour les consommateurs avec commande par angle de phase (coupure en début
ou en fin de phase), il peut y avoir des écarts de la précision de mesure lors de la
surveillance de limites élevées de courant de défaut. Ceci s'explique par la différence
extrême entre les valeurs efficaces surveillées et les valeurs de pointe du courant de défaut.
Plus l'angle de phase est extrême, plus le temps pendant lequel le courant circule est court,
et plus la valeur efficace qui en résulte est faible. Pour atteindre et surveiller une valeur
efficace élevée dans un tel cas, une valeur de pointe très élevée du courant de défaut est
nécessaire. Dans le cas de courants élevés, les convertisseurs de courant sont amenés à
saturation, auquel cas une augmentation supplémentaire du courant côté primaire n'entraîne
pas d'augmentation équivalente côté secondaire. Des valeurs de pointe extrêmes du courant
de défaut pénalisent la précision de mesure. En raison de la différence importante entre la
valeur de pointe et la valeur efficace, il est judicieux de surveiller de plus petites valeurs
limites.
6.2.3 Surveillance interne des défauts à la terre
Comportement
Vous pouvez définir ici le comportement de SIMOCODE pro en cas de défaut à la terre
interne :
Voir également les "Tableaux relatifs au comportement de SIMOCODE pro" au chapitre
Remarques importantes (Page 19).
Figure 6-1
Tableau 6- 1 Comportement "Surveillance des défauts à la terre internes"
Comportement
désactivé
Signalisation
Alarme
Coupure
Temporisation
250

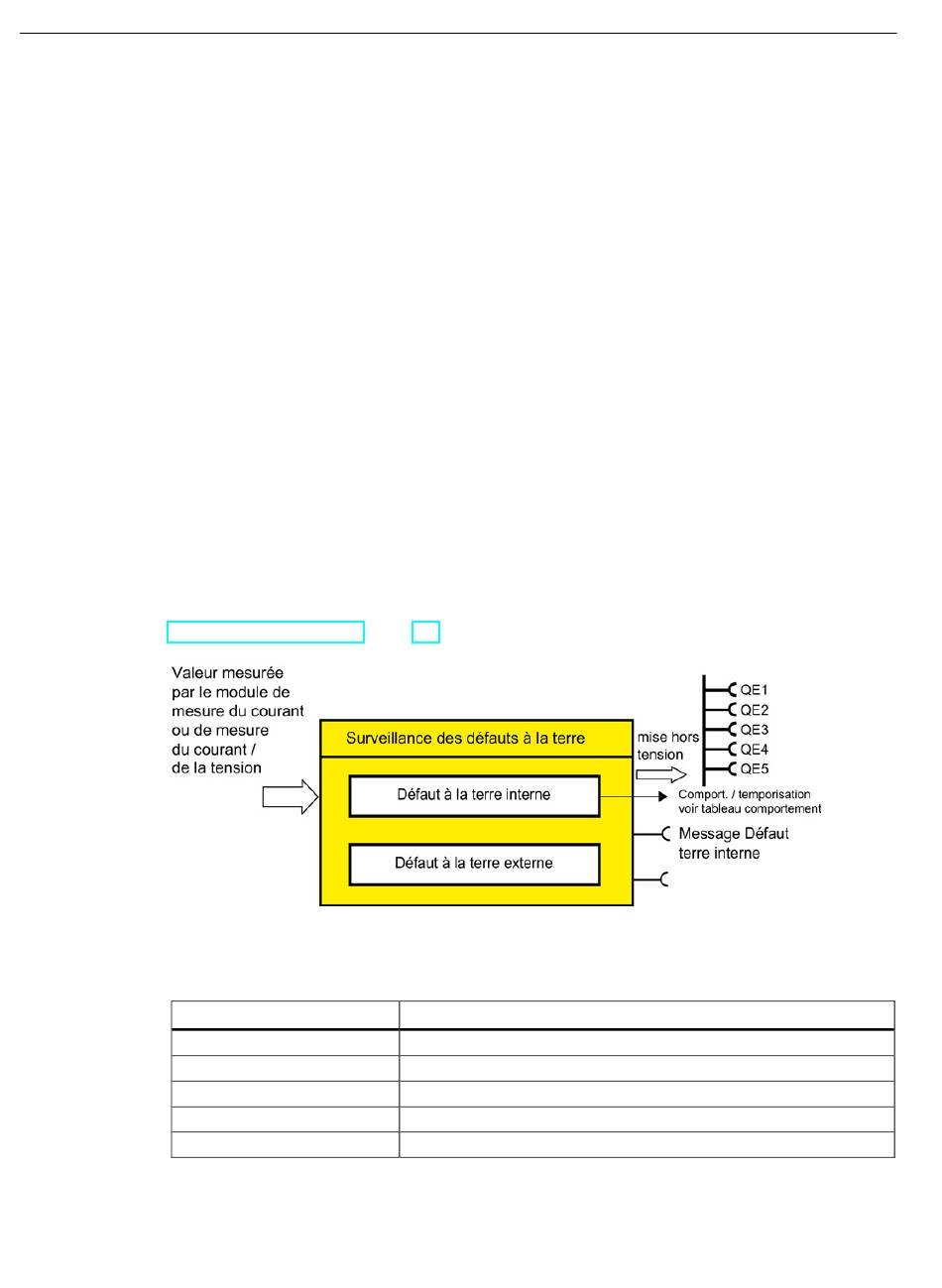

Bloc fonctionnel "Surveillance des défauts à la terre"
Défaut à la terre interne
X (d)
X
X
X
0 ... 25,5 s (réglage par défaut : 0,5 s)
